Сильноточные ускорители на средние энергии предназначены для проведения как фундаментальных, так и прикладных исследований в области физики атомного ядра и элементарных частиц, нейтронной физики, ядерной энергетики, материаловедения, медицины и иных областях. Ускорители входят в состав исследовательских комплексов, которые помимо собственно ускорителей включают экспериментальные установки, а также другую научную и инженерную инфраструктуру. Линейный ускоритель ионов водорода ИЯИ РАН является основой комплекса, получившего в свое время название Московская мезонная фабрика. В последние годы, в связи с изменением научных задач, используется и другое название - Центр коллективного пользования "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

Центр коллективного пользования "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины" расположен в Москве, город Троицк и включает в себя:

  • Сильноточный линейный ускоритель протонов и отрицательных ионов водорода с проектной энергией до 600 МэВ, средним током пучка до 0,5 мА, импульсным током до 50 мА.
  • Экспериментальный зал с каналами первичных и вторичных частиц различной энергии, экспериментальными установками, системой диагностики пучков.
  • Нейтронный комплекс, включающий импульсный источник нейтронов с интенсивностью до 1015 н/с, спектрометр по времени замедления нейтронов в свинце, комплекс нейтронографических, рентгеновских установок и мёссбауэровский спектрометр для исследования материалов.
  • Комплекс по исследованию технологий радиоактивных изотопов для медицины и промышленности на участке промежуточного вывода протонного пучка c с энергией 160 МэВ.
  • Комплекс лучевой терапии, включающий рентгеновский томограф, рентгеновскую облучательную установку, электронный ускоритель для гамма-облучения, канал протонного пучка.

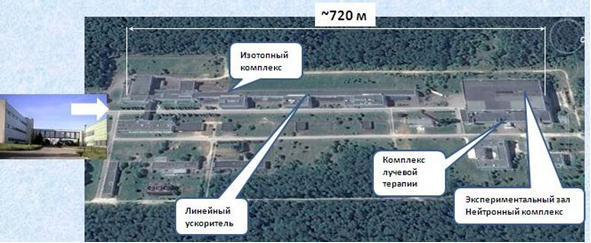

Рисунок1 - ЦКП ИЯИ РАН


Площадь земельного участка, который занимает комплекс ЦКП, составляет 73,44 гектара. Площадь помещений комплекса - 83371 квадратных метров. Балансовая стоимость - 8 851,82 млн. руб.

Основными направлениями и областями проводимых и перспективных исследований являются:
  • Физика элементарных частиц.
  • Фундаментальная ядерная физика.
  • Нейтронная физика.
  • Физика пучков заряженных частиц и ускорительная техника.
  • Физика конденсированных сред и нано-структур.
  • Радиационное материаловедение.
  • Изучение перспективных материалов.
  • Радиационная стойкость материалов и приборов.
  • Ядерная медицина, развитие ядерных технологий.
  • Перспективные реакторы.
  • Управляемые подкритические системы (ADS).
  • Лучевая терапия.

Созданный в ИЯИ РАН сильноточный линейный ускоритель ионов водорода относится к группе уникальных установок национального и международного значения, является единственным в России ускорителем данного класса и самым крупным линейным ускорителем ионов водорода в Евроазиатском регионе. На основе сильноточных линейных ускорителей ионов водорода такого класса в США работают Лос-Аламосский центр нейтронных исследований (LANSCE) и самый мощный в настоящее время источник нейтронов (ORNL SNS). Завершена модернизация линейного ускорителя исследовательского ускорительного комплекса (J-PARC), Япония. Начато сооружение линейных ускорителей такого класса в Швеции для Европейского нейтронного источника (ESS) и в Китае для исследований по управляемым подкритическим системам (ADS).

1. Сильноточный линейный ускоритель ИЯИ РАН

Структурная схема сильноточного линейного ускорителя представлена на рис.2.

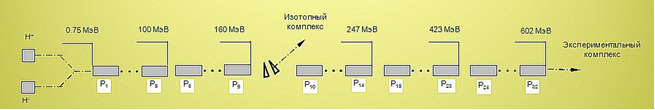

Рисунок 2 - Структурная схема линейного ускорителя (Р1…Р32 - ускоряющие резонаторы).

Сильноточный линейный ускоритель ионов ИЯИ РАН включает:

  • два инжектора: инжектор протонов (рис.3) и инжектор отрицательных ионов водорода,

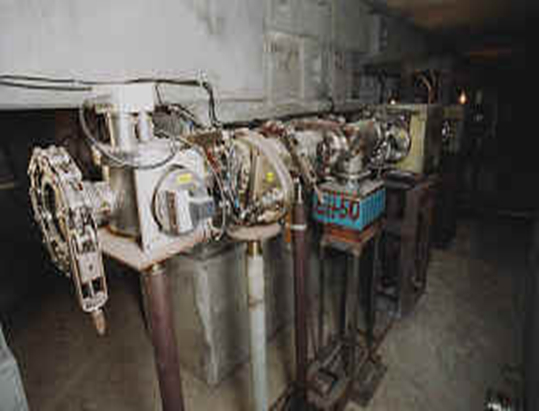

  • инжекционные тракты (рис.4),
  • начальную часть ускорителя до энергии 100 МэВ,
  • основную часть ускорителя до энергии 600 МэВ.
Инжекторы протонов ( Н+ ) и отрицательных ионов водорода ( Н-) состоят из:
  • ионных источников с системами питания,
  • систем формирования и ускорения пучков до 400 кэВ.

Источником протонов является дуоплазматрон, работающий с частотой повторения импульсов до 100 Гц, длительностью импульсов до 200 мкс и током в импульсе до 100 мА. Ускоряющее напряжение 400 кВ формируется с помощью высоковольтного импульсного трансформатора.

Сотрудниками ИЯИ РАН проведена модернизация системы формирования пучка протонов с целью повышения стабильности работы инжектора, увеличения тока ионов при одновременном улучшении согласования эмиттанса пучка с аксептансом инжекционного тракта. Управление инжектором протонов автоматизировано и осуществляется с удаленного пульта управления. В инжекторе отрицательных ионов водорода используется поверхностно-плазменный источник отрицательных ионов водорода с разрядом Пеннинга

Рисунок 3 - Инжектор протонов линейного ускорителя Рисунок 4 - Инжекционные тракты протонов (слева) и ионов Н- (справа)
Начальная часть ускорителя состоит из бустерного ускоряющего резонатора с пространственно-однородной квадрупольной фокусировкой и пяти ускоряющих резонаторов с трубками дрейфа, работающих на частоте 198,2 МГц. Корпуса резонаторов выполнены по уникальной технологии из триметалла. Вид ускоряющих резонаторов с трубками дрейфа снаружи и изнутри представлен на рис.5 и рис.6 соответственно.
Рисунок 5 - Ускоряющие резонаторы с трубками дрейфа начальной части 100 МэВ. Рисунок 6 - Внутренний вид резонаторов с трубками дрейфа начальной части

Система высокочастотного питания ускоряющих резонаторов включает семь каналов усиления, один из которых резервный, с выходной импульсной мощностью до 3 МВт. В ускоряющей системе основной части ускорителя на частоте 991 МГц применена ускоряющая структура с проводящими шайбами и диафрагмами. Система имеет общую длину около 300 метров, и состоит из 27 четырехсекционных и одного двухсекционного согласующего резонатора. Ускоряющие секции включают в себя от 18 до 27 модулей ускоряющей структуры, один из которых показан на рис. 7.


Рисунок 7 - Модуль ускоряющей структуры с шайбами и диафрагмами.

Весь объем работ по созданию ускоряющей системы основной части, начиная с высокотехнологичных этапов точной обработки модулей и высокотемпературной пайки секций и заканчивая наукоемкими этапами ВЧ настройки секций и резонаторов, ВЧ тренировки и запуска системы с пучком в целом, был выполнен сотрудниками ИЯИ РАН.

Система высокочастотного питания основной части включает 31 канал усиления на основе клистронов КИУ-40 с выходной импульсной мощностью 4,7 МВт.

Фотографии ускоряющей структуры и галереи высокочастотного питания приведены на рис.8

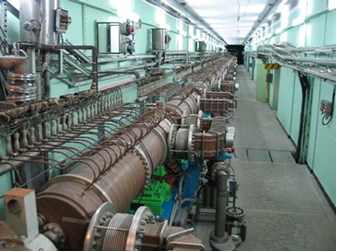

Ускоряющие резонаторы основной части ускорителя

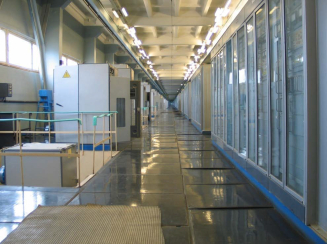

Галерея ВЧ питания основной части ускорителя
Рисунок 8 - Основная часть ускорителя

На участке 160 МэВ предусмотрен промежуточный вывод пучка, что позволяет направлять пучок в сооруженный комплекс по наработке радиоизотопов (рис.9). Сочетание таких параметров входного пучка как интенсивность, энергия и глубина возможной их регулировки обеспечивают уникальные возможности радиоизотопного комплекса по широте ассортимента и качеству производства радионуклидов медицинского назначения.

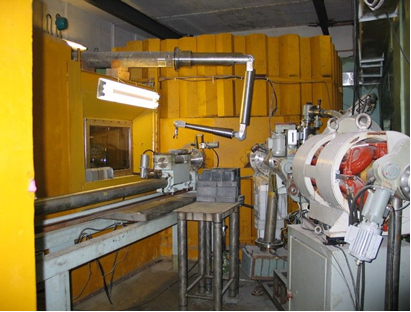

Рисунок 9 - В помещении комплекса по наработке радиоизотопов.

Управление ускорителем осуществляется с центрального пульта ускорителя (рис.10).

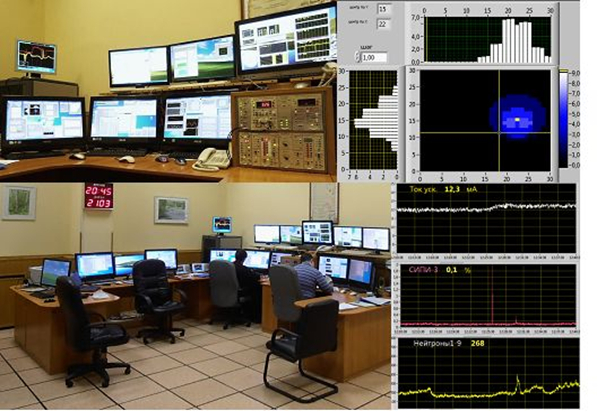

Рисунок 10 - Центральный пульт ускорителя.
2. Нейтронный комплекс.


На основе сильноточного линейного ускорителя протонов Московской мезонной фабрики (ММФ) сооружен комплекс нейтронных источников испарительного (spallation) типа, включающий в себя импульсный источник тепловых нейтронов ИН-06, установку для радиационного материаловедения РАДЭКС (импульсный источник эпитепловых нейтронов) и высокоинтенсивный нейтронный спектрометр по времени замедления нейтронов в свинце СВЗ-100. Модифицированная установка РАДЭКС включает времяпролетный нейтронный спектрометр с пролетной базой до 50 м (ВПНС-РАДЭКС). Главным отличием Нейтронного комплекса для исследования материалов и наносистем на основе протонного ускорителя ИЯИ РАН от других нейтронных центров, созданных на основе атомных реакторов, заключается в отсутствии делящегося материала-урана, что исключает возможность выброса радиоактивных аварийных загрязнений и делает его экологически безопасным.

Суть данного, активно развивающегося во всем мире, современного способа получения нейтронов для исследований заключается в бомбардировке тяжелых ядер протонами, получаемыми на ускорителях.

В области исследований с использованием нейтронов Россия пока еще сохраняет признанные в мире лидирующие позиции по целому ряду направлений. Во многом это связано с накопленным опытом работ на отечественных высокопоточных источниках нейтронов, на которых активно проводились и проводятся исследования на выведенных пучках.

Близки к завершению работы по пуску высокопоточного реактора постоянного действия ПИК в ПИЯФ РАН мощностью 100 МВт и потоком нейтронов 4,5 * 1015 н/см2с. Проводится модернизация исследовательского реактора постоянного действия ИР-08 в Российском научном центре "Курчатовский институт" - головной организации по исследованиям в области нанотехнологий.

Перспективы развития и поддержания нейтронных исследований в России связаны также с предстоящим введением в эксплуатационный режим в ИЯИ РАН Нейтронного Комплекса. Следует отметить уникальность Нейтронного комплекса ИЯИ РАН как центра коллективного пользования, где возможна реализация всего спектра нейтронных исследований, изучения структуры и динамики конденсированных сред, в том числе и при экстремальных условиях.

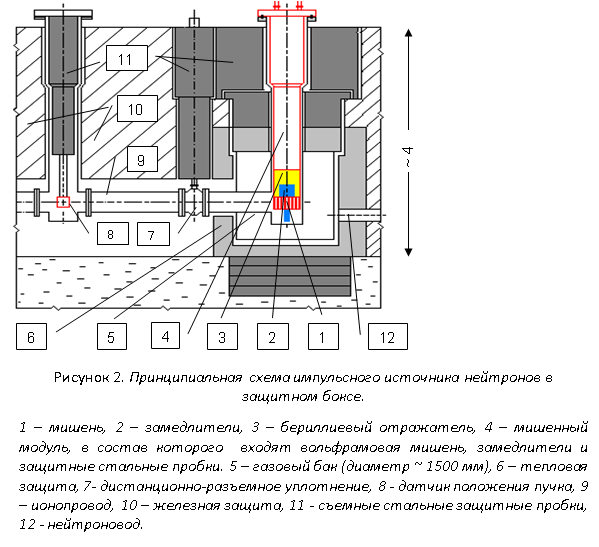

Комплекс источников нейтронов ИН-06 состоит из двух независимых источников, каждый из которых расположен в своем боксе общей радиационной защиты, и способных работать одновременно. Диаметр боксов в нижней части равен ~1600 мм, высота ~ 4 м (рис. 1).

Внутри массива биологической защиты имеются хранилища, оборудованные специальной вентиляцией, для промежуточного хранения модулей и элементов нейтронного источника.

Комплекс источников нейтронов имеет тепловую и биологическую защиты общей толщиной ~ 10 м, системы водяного охлаждения первого и второго контуров и два бокса для размещения нейтронных мишеней. Большая толщина защиты рассчитана на присутствие в спектре нейтронов с энергией до 600 МэВ (при проектной начальной энергии протонов).

В массиве радиационной защиты проложены 11 нейтронопроводов, каждый из которых оборудован двумя стальными шиберами гильотинного типа длиной 2 м каждый. Кроме того, второй бокс, просматривается широкоапертурным сквозным каналом.

Инфраструктура нейтронного комплекса имеет довольно большие запасы по тепловой мощности, которая может быть рассеяна системой охлаждения мишеней и радиационной защиты. Остальные системы были созданы также в расчете на перспективу - повышение тока ускорителя до 1 мА, возможное использование урановых мишеней с высокими локальными плотностями тепловыделения.

В первом боксе располагается интенсивный импульсный источник тепловых нейтронов, предназначенный для изучения физики конденсированных сред на внешних пучках нейтронов. Его схема представлена на рис. 2.

В настоящее время второй бокс свободен. В нем возможно создание второго источника холодных и тепловых нейтронов. В качестве альтернативы прорабатываются вопросы создания демонстрационного стенда - прототипа электроядерной установки для решения проблем замыкания ядерного энергетического цикла. Наличие нейтроноводов в массиве радиационной защиты позволило бы одновременно использовать стенд в качестве источника нейтронов.

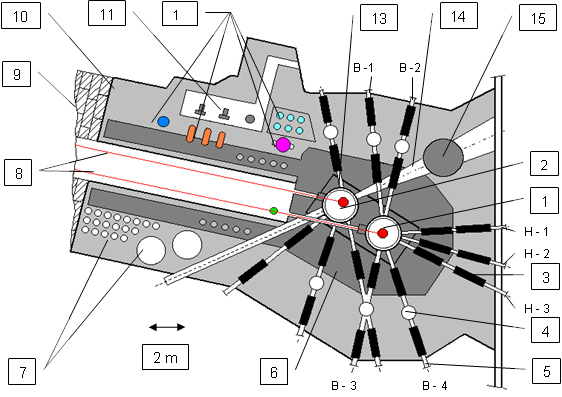

Рисунок 1. Комплекс источников нейтронов ИН-06:
1 - бокс импульсного источника нейтронов, 2 - второй бокс, 3 - шиберы, 4 - вертикальные проходки на нейтроноводах диаметром 0.9 м для установки дополнительного экспериментального оборудования, 5 - нейтроноводы диаметром 0.2 м, 6 - железная защита, 7 - промежуточные хранилища газовых баков и ампул (модулей) нейтронного источника и ловушки пучка, 8 - протонные пучки, 9 - разборная защита, 10 - бетонная защита, 11 - помещение и оборудование специальной вентиляции, 12 - оборудование первого контура охлаждения (насосы, фильтры, теплообменник), 13 - тепловая защита, 14 - широкоапертурный канал, 15 - шибер широкоапертурного канала.

Этот мишенный модуль готов, проводка пучка протонов на эту мишень осуществлена в 1998 году. Спектр нейтронов источника на поверхности замедлителей представляет собой линейную комбинацию теплового спектра и спектра замедления. В зависимости от задач эксперимента и толщины замедлителя возможно перераспределение составляющих его компонент в ту или иную сторону. Возможности проведения исследований на пучках импульсного источника тепловых ней нейтронов ИН-06 определяются доступными параметрами ускорителя протонов.

Регулярная работа ускорителя на физические и прикладные задачи началась в 1993 году. В настоящее время ускоритель реально обеспечивает следующие параметры ускоренного пучка:

  • Энергия - до 209 МэВ.
  • Импульсный ток - до 16 мА.
  • Частота повторения импульсов - до 50 Гц.
  • Длительность импульса - плавно регулируется от 0.3 до 200 мкс без изменения импульсного тока.
  • Средняя интенсивность ускоренного пучка - до 150 мкА при энергии 160 МэВ и до 50 мкА при энергии 209 МэВ.

Относительно средней интенсивности следует отметить, что все импульсные системы ускорителя, включая инжектор и систему ВЧ-питания, работают в настоящее время с частотой повторения 50 Гц. Величина среднего тока, которая реально получается при максимально возможном импульсном токе, частоте повторения и длительности импульса составляет 150 мкА

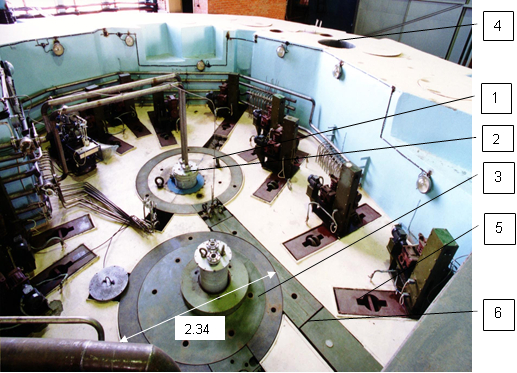

Рисунок 3. Фотография центральной верхней части комплекса источников нейтронов:
1 - бокс импульсного источника нейтронов, 2 - верхняя часть мишенного модуля. 3 - второй бокс, 4 - вертикальные проходки для установки дополнительного экспериментального оборудования, 5 - нейтроноводы - 6 - стальная защита протонных пучков.
Нейтронографические установки на пучках нейтронов ИН-06.

Создаваемые в содружестве с другими нейтронными центрами страны нейтронные спектрометры, позволят изучать как атомные и надатомные структуры конденсированных сред, так и тепловые колебания атомов и молекул, а также протекание кинетических процессов при различных внешних воздействиях и изотопном составе вещества.

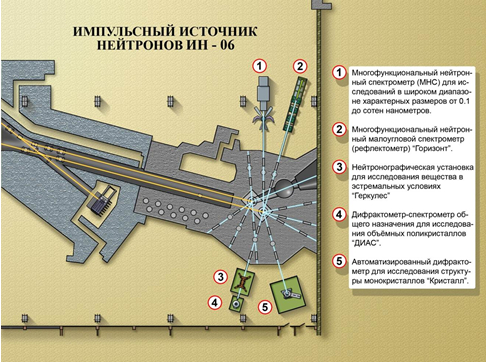

Рисунок 4. Схема размещения нейтронографических установок для исследования конденсированных сред и наноматериалов. Бетонные стенки биологической защиты вокруг установок не показаны.

На Рис. 4 показано расположение следующих нейтронографических установок смонтированных вокруг импульсного источника нейтронов источника ИН-06 в зале экспериментального комплекса ИЯИ РАН:

1. "МНС" - многоцелевая установка для определения структуры с блоком детектирования методом фокусировки по времени пролета (ФИАН).

Создаваемый совместно Физическим институтом им. П.Н. Лебедева и Институтом ядерных исследований Российской академии наук многофункциональный нейтронный спектрометр (МНС), предназначен для одновременного определения параметров атомной и надатомной структуры, фононных спектров и других термодинамических параметров вещества, находящегося в конденсированном состоянии.

Такого рода исследования особенно важны вблизи точек фазовых переходов, в процессе синтеза или роста кристаллов, при изучении морфологии, структуры и динамики нанокомпозиционных материалов, жидких кристаллов и мицеллярных растворов, при поиске взаимосвязи структуры новых материалов с их макросвойствами. В МНС используется высокая проникающая способность нейтронного излучения и времяпролетная методика определения энергии и длины волны рассеянных нейтронов.

МНС будет сочетать в себе возможности нейтронного дифрактометра, спектрометров неупругого, квазиупругого и малоуглового рассеяния нейтронов (рис. 1), работающих одновременно в режиме реального времени. Перечисленные возможности МНС могут быть реализованы только при использовании источников нейтронов нового поколения, одним из которых является интенсивный импульсный нейтронный источник ИН-6 на базе линейного ускорителя протонов ИЯИ РАН.

В настоящее время введены в эксплуатацию вакуумируемый нейтроновод, блоки дифрактометра обратного рассеяния, дифрактометра высокой интенсивности, спектрометра неупругого рассеяния на основе бериллиевого фильтра. Испытания производились при следующих параметрах источника нейтронов: частота протонных импульсов 1-50 Гц, ширина 90 мкс, энергия протонов 209 МэВ. Получены дифрактограммы порошкового образца промышленных алмазов (рис. 14), параметры кристаллической решетки которого хорошо известны, а размеры монокристаллических зерен в образце позволяют использовать его в качестве эталонного при определении инструментального разрешения дифрактометра.

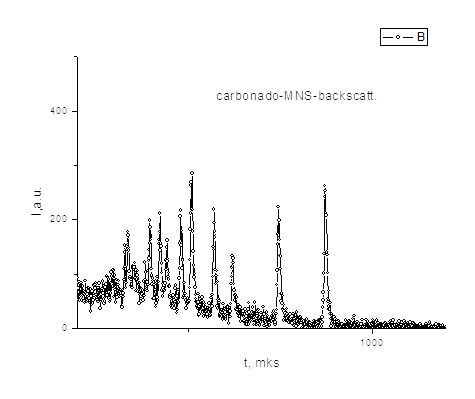

В результате проведенных измерений разрешение дифрактометра обратного рассеяния составило 0,5%. В настоящее время это лучшее разрешение, полученное на дифрактометрах установленных на источнике ИН 06.

2. "Горизонт" - малоугловой спектрометр-рефлектометр с вертикальной плоскостью рассеяния нейтронов для исследования поверхностей и наноструктур (совместно с ПИЯФ). Спектрометр "Горизонт" предназначен для исследований жидких и твердых образцов методами рефлектометрии и малоуглового нейтронного рассеяния. Рефлектометрические измерения предполагают расположение поверхности объектов в горизонтальной плоскости. Первичный нейтронный пучок спектрометра формируется в NiMo/Ti суперзеркальном нейтроноводе длиной семь метров и изогнутом в вертикальной плоскости. Получаемое сечение пучка равно 10 мм по вертикали на 70 мм по горизонтали. Характерная длина волны нейтронов порядка 1,7 Α. Методика малоуглового рассеяния позволяет проводить исследования на нано-размерах.

3. "Геркулес"- дифрактометр для исследования веществ при высоком давлении до 100 кбар, включая возможность наводораживания образцов (материалов водородной энергетики) in situ (совместно с ИФВД, НИЦ КИ). Специальный пресс до 300 тонн и камера высокого давления (КВД) позволят проведение "in situ" экспериментов. КВД имеет устройство для заполнения образца (например клатрата) газом (D2, Ar, etc) и помещается в криостат.

4. "ДИАС" - дифрактометр для исследования структуры объемных поликристаллов ( совместно с НИЦ-КИ, ИФВД). Установка представляет собой порошковый дифрактометр высокого разрешения обратной геометрии с временной фокусировкой.

5. "Кристалл"-дифрактометр для исследования структуры монокристаллов при различных температурах и давлениях.

Спектры прямых нейтронных пучков источника ИН-06.

Нейтроны генерируются в мишени при взаимодействии высокоэнергетичного импульсного пучка протонов от линейного ускорителя с тяжелыми ядрами мишени в результате каскадно-испарительного процесса. Доля каскадных нейтронов с энергией больше 14,5 МэВ составляет ~ 8%), средняя энергия испарительных нейтронов ~ 2.5 МэВ. Для получения потоков тепловых и эпитепловых нейтронов, являющихся основой для исследования конденсированных сред, в состав мишени входят, верхний и нижний водяные замедлители.

Проведены измерения характеристик нейтронных потоков в каждом канале - спектров и плотностей потока вылетающих нейтронов. В качестве детекторов нейтронов использовались цилиндрические счётчики СНМ-20 наполненные газом BF3. В соединении был бор обогащённый изотопом B10. Детекторы регистрировали нейтроны, вылетающие из нейтроноводов ИН-06. Нейтрон захватывался ядром бора с последующим делением на ядро лития и трития. Электрический сигнал от детектора попадал в предусилитель и далее на временной кодировщик, который фиксировал момент регистрации нейтрона относительно синхроимпульса линейного ускорителя, привязанного к моменту попадания протонного пучка на мишень источника ИН-06. Информация с временного кодировщика передавалась в ЭВМ, где происходило её накопление. Спектры нейтронов определялись с помощью время-пролётной методики. Результаты измерений приведены на рисунках 5-7.

Параметры работы ускорителя в тестовом режиме были следующими: энергия протонов Е = 209 МэВ, длительность нейтронного импульса ΔТ = 60 мкс, ток в импульсе Іимп = 4 мА, частота повторений ν = 1 Гц. M

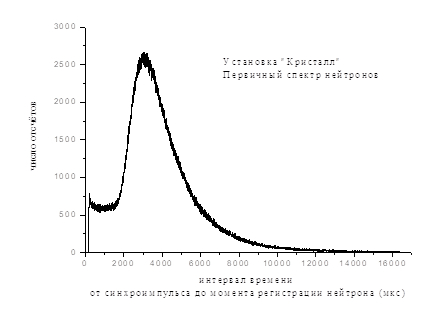

Рисунок 5. Первичный спектр нейтронов в функции интервала времени от синхроимпульса до момента регистрации
или
в функции длины волны нейтрона на канале установки "Кристалл"

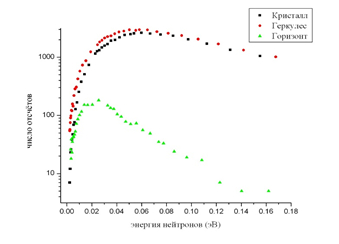

Рисунок 6. Сравнение спектров нейтронов для установок "Кристалл", "Геркулес", "Горизонт".

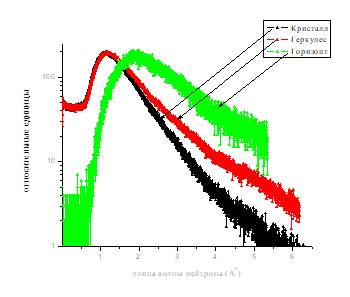

Рисунок 7. Сравнение спектров нейтронов от длины волны нейтрона для каналов различных установок ИН-06 нормированных на максимум пиков.

На Рисунках 6 и 7 полученные результаты для разных каналов представлены на одном графике. Спектры на установках "Кристалл" и "Геркулес" похожи, но интенсивность нейтронов канала установки Геркулес в мягкой части спектра больше, что связано с наличием зеркального концентратора, который позволяет увеличить интенсивность падающего на образец потока нейтронов в 3 раза для нейтронов с длиной волны больше 2.5 ? (ангстрем). Концентратор представляет собой конструкцию из зеркал на основе многослойного покрытия Ti и Ni, которое обеспечивает увеличенный критический угол отражения нейтронов.

Спектр нейтронов на установке "Геркулес" имеет среднюю энергию 0.043 эВ, на установке "Кристалл" - также 0.043 эВ.

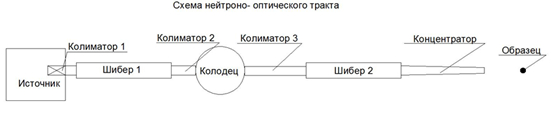

Рисунок 8. Нейтроно - оптический тракт комплекса Геркулес - ДИАС.

Заметно отличается спектр канала "Горизонта", он намного "мягче" других каналов. Средняя энергия нейтронов на этой установке -- 0.019 эВ. Как видно из рис.8, практически отсутствует высокоэнергетическая часть. Это объясняется тем, что на этом канале стоит изогнутый зеркальный нейтроновод сечением 70х10 мм2 (ширина и высота соответственно), состоящий из суперзеркал NiMo/Ti, с длиной зеркального канала 7 м, который изогнут в вертикальной плоскости книзу с радиусом кривизны 520 м. Нейтроновод, как ясно из спектра на рис. 8, хорошо выполняет свою задачу по проводке до образца медленных нейтронов и отсечению высокоэнергетичных.

Из Рис. 5 можно видеть, что в начальный момент времени в каналах ИН-06 регистрируется сравнительно небольшое количество нейтронов, т.е. нейтронов с большой энергией. Нет мощного пика в начальный момент времени (в момент прихода протонного пучка на мишень). Это происходит потому, что нейтроноводы ИН-06 смотрят только на замедлитель мишенного узла, но не на саму мишень.

Проведённые данные определения спектров прямых пучков нейтронного источника ИН-06 показывают, что основное количество нейтронов имеет тепловую энергию, доля нейтронов с большей энергией невелика, поэтому детекторы и регистрирующая аппаратура избавлены от необходимости выдерживать интенсивные потоки быстрых нейтронов. Это позволяет проводить эксперименты, используя чувствительную аппаратуру. Малое число нейтронов при больших временах пролёта говорит о том, что число рецикличных нейтронов невелико, а значит и фоновые условия при проведении исследований являются благоприятными для исследований требующих высокой точности измерений.

Драйвером нейтронного источника является линейный ускоритель, который имеет возможность формирования протонного импульса различной временной длительности и интенсивности.

Импульсный источник эпитепловых нейтронов РАДЭКС

Ловушка протонного пучка на энергию протонов 600 МэВ и ток 500 мкА с вертикальным каналом для исследования материалов в радиационных полях получила название установки РАДЭКС (РАДиационный ЭКСперимент). С учетом сложившихся к настоящему времени возможностей ускорения протонов эта установка была оптимизирована на пропускание протонов с энергиями до 350 МэВ (так называемая "сквозная ловушка") с выносом устройств гашения вторичных частиц на расстояния до 50 метров. Таким образом, был создан дополнительный импульсный источник нейтронов с нейтроноводами и пролетными базами до 50 метров, что позволило использовать эту систему как спектрометр нейтронов по времени пролета (ВПНС-РАДЭКС).

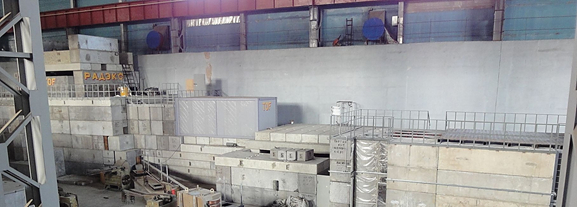

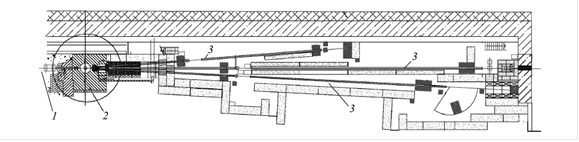

Рисунок 9. Схема и фотография ВПНС-РАДЭКС:
1- протонный пучок, 2 - импульсный нейтронный источник в защите, 3 - горизонтальные времяпролетные каналы с экспериментальными зонами и ловушками пучка.

Установка ВПНС-РАДЭКС предназначена для проведения научных экспериментов с нейтронными пучками методом времени пролета путем высадки пучка протонов действующего линейного ускорителя на нейтронные мишени, размещаемые в сквозной ловушке протонного пучка. ВПНС-РАДЭКС обеспечивает возможности проведения экспериментальных работ в области физики конденсированных сред, нейтронной и радиационной физики.

В штатном режиме работы ускорителя (длительность протонного импульса 60 мкс) максимальный флюенс нейтронов испарительного и каскадного спектров в мишени в настоящее время достигает 0.9 ? 1015 н/с. Расчет показывает, что на поверхности замедлителя плотность потока нейтронов с энергией от тепловой до 100 кэВ достигает ? 2?1011 н/(см2с). Эти расчетные данные были подтверждены экспериментально в измерениях плотности нейтронного потока на поверхности мишени.

Нейтронографические установки на импульсном источнике тепловых и эпитепловых нейтронов РАДЭКС

На импульсном источнике нейтронов РАДЭКС начата отработка методики измерений по физике конденсированных сред на макетах нейтронографических установок ИН-06 и разработка новых установок использующих эпитепловой ("жесткий") спектр нейтронов и не имеющих аналогов в России в силу возможности их реализации только на импульных источниках нейтронов с "жестким" спектром.

1. Спектрометр глубокого неупругого рассеяния эпитепловых нейтронов (нейтронное комптоновское рассеяние) для исследования конденсированных сред.

Состояние: Проведены первые тестовые измерения из имеющихся в наличии детекторов и резонансных фильтров. Требуются новые детекторы и работа по существенному уменьшению фона источника-РАДЭКС.

2. Спектрометр-дифрактометр малоуглового рассеяния эпитепловых нейтронов для исследования структуры сильнопоглощающих нейтроны веществ.

3. Дифрактометр -аналог "ДИАС" (см выше).

4. Радиографическая и томографическая нейтронные и гамма установки.

Спектрометр по времени замедления нейтронов в свинце СВЗ-100

В современных спектрометрах по времени замедления в свинце (СВЗ) источником нейтронов служит реакция скалывания (spallation process), инициируемая импульсным пучком протонов. Благодаря очень высокой светосиле (высокие потоки нейтронов), СВЗ позволяет измерять нейтронные сечения для образцов массой порядка микрограмм, что практически невозможно в технике времени пролета, где потоки нейтронов в 103 104 раз ниже. Эти особенности спектрометров по времени замедления в свинце определяют естественную нишу для их эффективного применения: измерение нейтронных сечений элементов, доступность которых в макроколичествах затруднительна, в частности - актинидов.

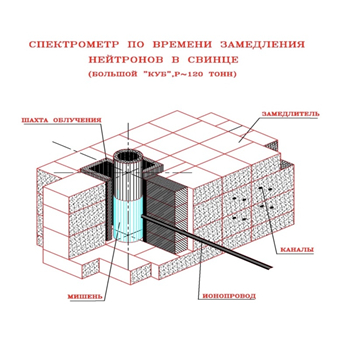

Рисунок 10. Схема СВЗ-100.
Основные физические параметры установки:
Исследуемый диапазон энергии нейтронов - 1 эВ - 30 кэВ; Разрешение по энергии - 27-31 %;
Интенсивность - ~1013 нейтронов с-1;
Возможная потребляемая мощность протонного пучка мишенью не более - 1000 Вт.
Масса исследуемых образцов - от десятков мкг и выше.
Масса особо чистого свинца - 100 тонн.
На СВЗ-100 получены данные по сечениям деления нейтронами изотопов минорных актинидов (U, Pu, Am, Cm).

Рассматривается возможность создания установки нейтрон-активационного анализа микрообразцов для определения химического состава.

Подробная информация о возможностях работы на пучках нейтронов ИЯИ РАН содержится в приводимых ниже публикациях:

  • С.Ф. Сидоркин, Э.А. Коптелов. // "Импульсный источник нейтронов ИЯИ РАН для исследования конденсированных сред".// ПОВЕРХНОСТЬ. Рентгеновские, синхротронные и нейтронные исследования, 2013, № 6, с. 1-16.
  • А.А.Алексеев, А.А.Бергман, А.И.Берлёв, Э.А.Коптелов. // "Нейтронный комплекс ИЯИ РАН Спектрометр по времени замедления в свинце (СВЗ-100)"// ПРЕПРИНТ ИЯИ РАН 1258/2010 Июль 2010, 51с
  • С.П. Кузнецов,И.В. Мешков,Р.А. Садыков,В.С. Литвин, Ю.А. Лапушкин, А.А.Алексеев, Э.А. Коптелов.// "Многофункциональный нейтронный спектрометр на импульсном источнике ИН 06 ИЯИ РАН" // Краткие сообщения по физике, 2013, N9, с. 3-11.
  • Ю.В. Рябов, М.И. Грачев, Д.В. Каманин, Е.А. Кузнецова, В.Л. Кузнецов, Э.А.Коптелов, О.Н. Либанова, В.С. Литвин, В.Н. Матушко, В.И. Разин, Р.А. Садыков, Н.М. Соболевский, В.А. Федченко // "Импульсный нейтронный источник на протонном пучке Московской мезонной фабрики" //Физика твердого тела, 2010, том 52
Нейтронографический комплекс для исследования конденсированных сред и
нанодиагностики на базе импульсного источника нейтронов ИН06 ИЯИ РАН :

Участники:
Институт ядерных исследований РАН, Москва
Институт физики высоких давлений РАН, Троицк
НИИЯФ МГУ, Москва,
Физический институт им. П.Н.Лебедева РАН, Москва,
НИЦ "Курчатовский институт", Москва,
НИЯУ МИФИ, Москва,
Петербургский институт ядерной физики, Гатчина.

Одновременно с работами по вводу в научную эксплуатацию и оптимизации параметров ИН-06 начато создание в ИЯИ РАН установок, совместно с коллективами разных институтов и тестовые измерения. Имеются дополнительные возможности использования подобных установок на каналах РАДЭКС, в том числе в ином энергетическом диапазоне нейтронов (в более жестком спектре, недоступном на источниках реакторного типа). Источники тепловых нейтронов ИН-06 и эпитепловых нейтронов РАДЭКС Нейтронного комплекса ИЯИ РАН взаимно дополняют друг друга, предоставляя возможности использования более широкого спектра нейтронов, что не реализовано в других нейтронных центрах, включая зарубежные комплексы.

Установки, при наличии необходимого объема финансирования для полного ввода в научную эксплуатацию, обеспечат весь цикл научных исследований для пользователей-институтов, университетов и др. учреждений.

Источник ИН-06 создан для развития нейтронных исследований конденсированных сред и активно развивающейся области исследований наносистем и материалов. С этой целью создаются первые нейтронографические установки, каждая из которых имеет свою схему коллимации и сбора нейтронов: коллиматоры, нейтроноводы и нейтронные концентраторы прямого пучка.

Ниже представлены экспериментальные нейтронограммы образцов измеренных на нейтронографических установках Геркулес и МНС импульсного источника нейтронов ИН-06 ИЯИ РАН

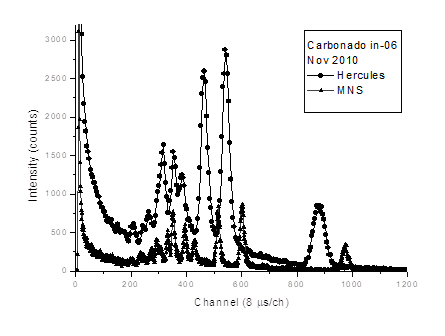

Рисунок 11. Нейтронограммы поликристаллического образца на основе синтетического алмаза-карбонадо измеренные на установках "Геркулес" (ИЯИ-ИФВД-РНЦ КИ) и МНС (ФИ РАН-ИЯИ), измеренные при углах рассеяния близких к 90 град (среднее разрешение).

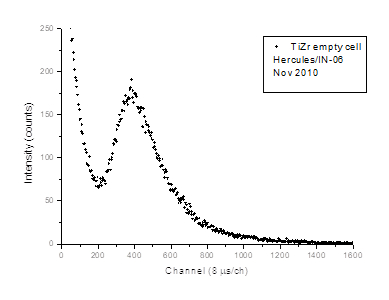

Рисунок 12. Нейтронограмма сплава с нулевой матрицей TiZr для элементов камер высокого давления и контейнеров образцов для нейтроногафических измерений.
Рисунок 13. Нейтронограмма поликристаллического образца на основе синтетического алмаза-карбонадо, измеренная на установке МНС (ФИ РАН-ИЯИ) с помощью детектора обратного рассеяния и фокусировкой по времени пролета (высокое разрешение)..

Таким образом, в настоящее время в России имеется комплекс новых импульсных источников нейтронов на основе сильноточного линейного ускорителя протонов, позволяющий проводить исследования и организовать обучение в Центре коллективного пользования исследований конденсированных сред, наносистем и функциональных материалов, водородной и атомной энергетики на основе протонного ускорителя и нейтронного комплекса ИЯИ РАН.

3. Радиоизотопный комплекс

В Институте ядерных исследований РАН создана и успешно эксплуатируется подземная лаборатория с установкой по облучению радиоизотопных мишеней протонным пучком линейного ускорителя Московской мезонной фабрики (г. Троицк).
Установка используется для получения радиоизотопов медицинского и технического назначения. В настоящее время она является одной из крупнейших в мире по энергии, аккумулированной для получения изотопов. Установка обладает высокой степенью автоматизации и безопасностью в эксплуатации. Центральная часть установки - мишенное устройство, расположенное внутри защитного куба.

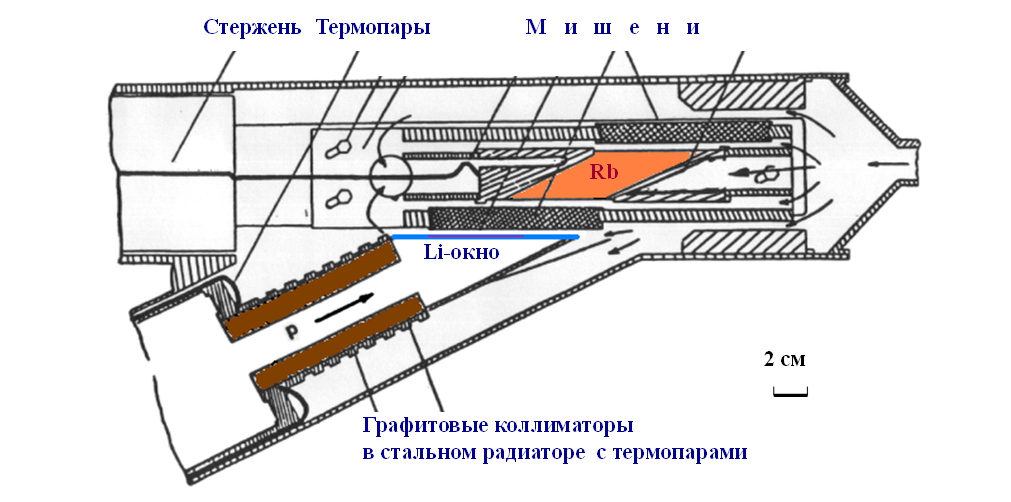

Мишени крепятся в графитовом держателе на конце подающей штанги. Особенностью при получении радиоизотопов на протонах средних энергий является то, что можно одновременно облучать сразу несколько различных массивных мишеней, общей толщиной несколько сантиметров. В данной конструкции пучок протонов направлен на мишени под углом 26°. Специальный охлаждаемый графитовый коллиматор, в котором установлены термопары, позволяет оперативно контролировать отклонение пучка от оси, ширину пучка и потери. Вакуум ионопровода из ускорителя и камеру облучения с водой, охлаждающей мишени, разделяет телескопически вставляемое многослойное входное окно - между двумя фольгами нержавеющей стали вделана пластинка из металлического лития. Такая конструкция позволяет резко увеличить надежность и долговечность этого критического элемента конструкции. Системы охлаждения и контроля позволяют достигать высоких эксплуатационных параметров.
Установка регулярно используется для получения целого ряда радиоизотопов, преимущественно медицинского назначения.

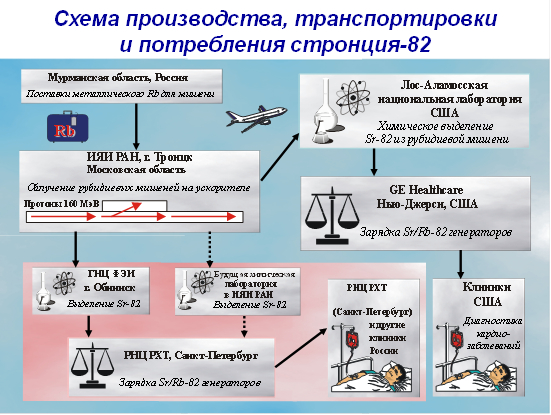

Самый главный из получаемых изотопов - стронций-82. Его период полураспада (25,5 дней) позволяет транспортировать продукт на большие расстояния, в том числе, за рубеж. В настоящее время осуществляются регулярные поставки облученных на ускорителе мишеней, содержащих более 1 кюри стронция-82, в Лос-Аламосскую национальную лабораторию (США), где его выделяют радиохимически в "горячих" камерах по технологии ИЯИ РАН. В дальнейшем выделенный радионуклид отправляют для зарядки в генераторы короткоживущего рубидия-82 (период полураспада 1,3 мин.), который используется для кардиологической диагностики с помощью позитронно-эмиссионной томографии (ПЭТ). Новые оригинальные технологии по получению изотопов, разработанные в ИЯИ РАН, используются также во Франции (циклотронный медицинский комплекс ARRONAX, г. Нант) и в других крупнейших центрах.

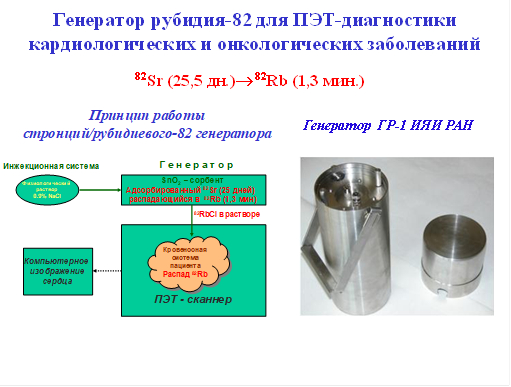

В ИЯИ РАН разработан собственный медицинский генератор рубидия-82, превосходящий по основным характеристикам американский аналог. Генератор прошел в России клинические испытания, на это медицинское изделие получено регистрационное удостоверение, и он внедрен в медицинскую практику в крупнейшем медицинском центре РНЦ Радиологии и хирургических технологий (Санкт-Петербург). В дальнейшем предполагается широкое использование генератора по всей России и за рубежом, что позволит поднять на новый уровень ПЭТ-диагностику кардиологических и некоторых онкологических заболеваний, причем без использования в клиниках дорогостоящих циклотронов, производящих короткоживущие изотопы.

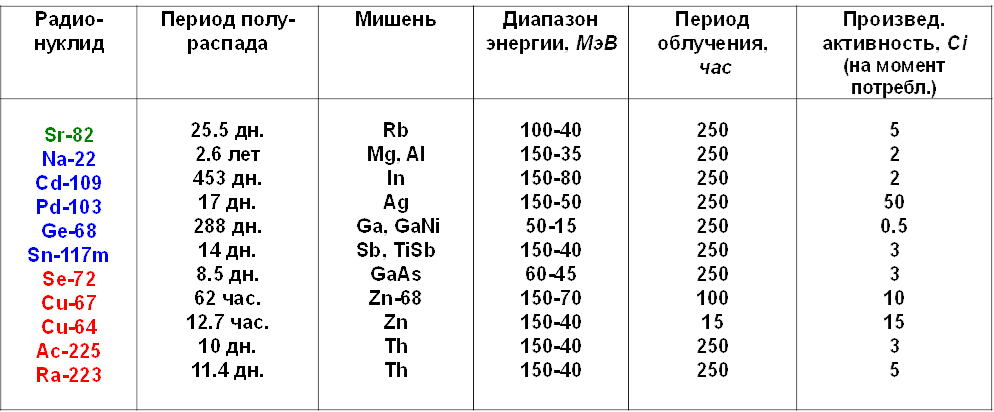

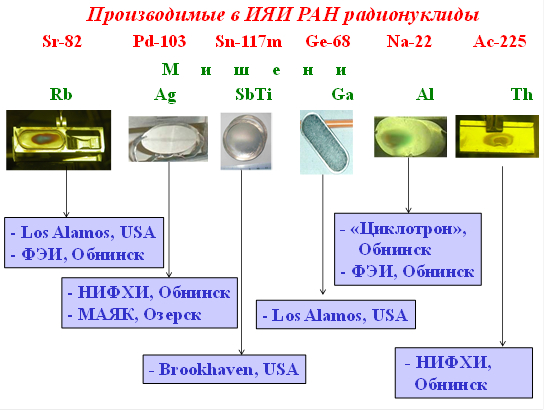

В ИЯИ РАН получают многие другие радионуклиды из различных мишеней. Разработаны радиохимические методики выделения, осуществляемые в сотрудничестве с рядом институтов в России и за рубежом.
Одним из новых многообещающих проектов является получение актиния-225 (период полураспада 10 дн.) из металлического тория, облученного протонами средних энергий. Этот альфа-излучающий радионуклид и короткоживущий продукт его распада висмут-213 (46 мин.) перспективны для лечения различных онкологических заболеваний методами радиоиммунной терапии. За один сеанс облучения на линейном ускорителе ИЯИ РАН можно получать актиний-225 в количестве, сравнимом с мировым производством за год.

ИЯИ РАН обладает свыше 20 российскими и зарубежными патентами в области получения радионуклидов. Уже более 300 000 пациентов обрели медицинскую помощь с помощью изотопов, произведенных в ИЯИ РАН, и во много раз больше - с помощью разработанных здесь технологий.

На установке также получают радиоизотопы и проводятся исследования с целью изучения фундаментальных вопросов ядерной физики: взаимодействие протонов с ядрами, измерение массы нейтрино, поиск темной материи и многое другое.

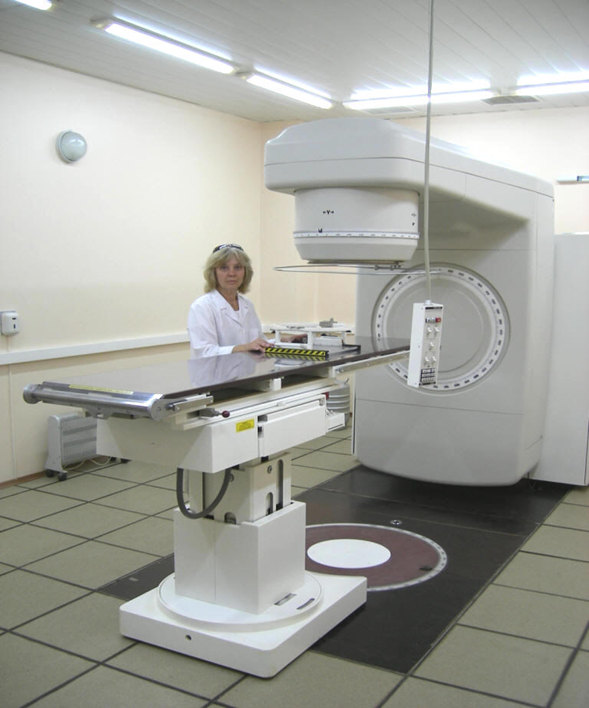

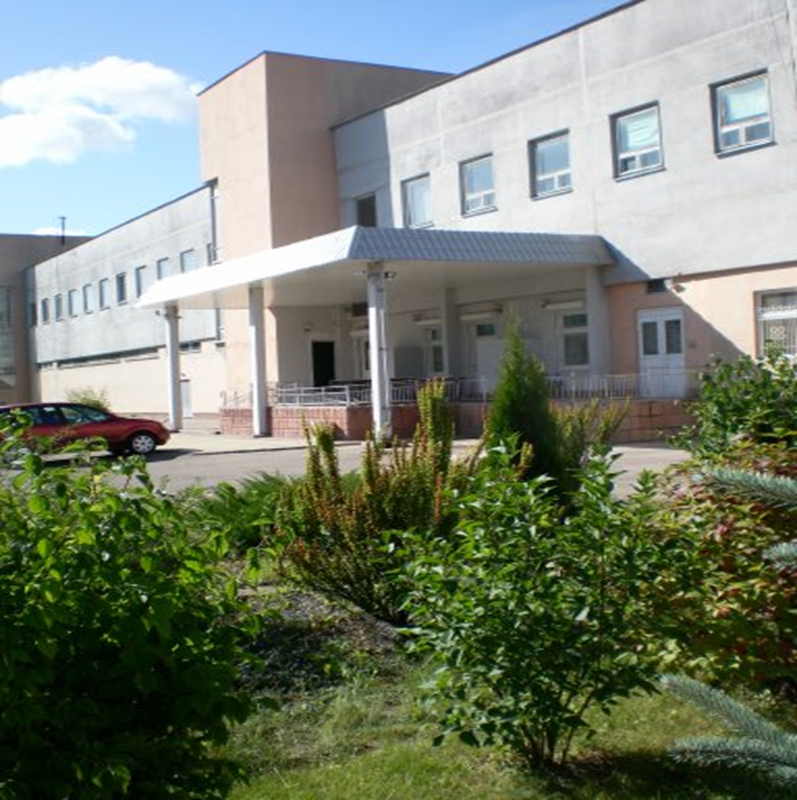

4. Комплекс протонной терапии

Лаборатория медицинской физики является научно-исследовательским структурным подразделением Института ядерных исследований РАН, проводящим научно- исследовательские и опытно-констукторские работы в следующих направлениях: исследование воздействия различных видов ионизирующего излучения на организм человека и биологические объекты; развитие и внедрение новых технологий радиотерапии с использованием протонов, фотонов и других видов ионизирующего излучения; разработка и создание новых приборов и систем медико-физического назначения; развитие физических и математических основ радиационной медицины, радиобиологии и радиационной безопасности; научное и инженерно-техническое обеспечение работ по практической радиотерапии, проводимых на установках ИЯИ РАН.

1. ОСНОВНЫЕ ЗАДАЧИ И ФУНКЦИИ ЛАБОРАТОРИИ

1.1. Основными задачами Лаборатории являются:


1.1.1. Исследование и развитие физических методов лучевой терапии: протонной лучевой терапии с использованием пучков протонов линейного ускорителя ИЯИ РАН, а также внедрение в клиническое применение иттербия-169 для контактной лучевой терапии (брахитерапии).
1.1.2. Совместно с Отделом капитального строительства ИЯИ, обеспечение реализации проекта создания Комплекса лучевой терапии, а также подготовка к вводу и эксплуатация физического оборудования, входящего в состав Комплекса лучевой терапии.
1.1.3. Разработка принципиально новых приборов для лучевой терапии с использованием различных видов ионизирующего излучения, и для дистанционной, и для контактной лучевой терапии, также возможны разработки новых приборов для визуализации внутренних органов человека. Соответственно подготовка и оформление патентов и изобретений по результатам разработок.
1.1.3. Проведение научно-исследовательских и опытно-конструкторских разработок в интересах радиационной медицины и радиобиологии.
1.1.4. Выполнение теоретических расчётов взаимодействия пучков различных ускоренных частиц с тканями организма и с различными средами.
1.1.5. Обеспечение проведения мероприятий по укреплению радиационной и пожарной безопасности и соблюдения требований техники безопасности на установках медицинского назначения и во всех помещениях Лаборатории.
1.1.6. Физическое, инженерное и техническое обеспечение эксплуатации и развития радиотерапевтических установок Института.
1.1.7. Координация новых разработок и исследований медицинского назначения, проводимых в других подразделениях Института.

1.2. Исходя из перечисленных задач, в Лаборатории осуществляются:
- исследования и разработки методов получения, формирования и контроля терапевтических пучков адронов и легких частиц;
- научно-техническое руководство и авторский технический контроль за реализацией проекта Комплекса лучевой терапии;
- обеспечение контроля за соблюдением технологии лучевой терапии на установках ИЯИ РАН;
- тесное взаимодействие со специализированными медицинскими организациями в целях эффективного практического использования установок Комплекса лучевой терапии ИЯИ РАН для лечения онкологических заболеваний;
- обеспечение контроля за соблюдением технологии лучевой терапии на установках ИЯИ РАН;
- разработка и изготовление принципиально новой диагностической и контрольной аппаратуры для мониторинга пучков протонов и легких частиц;
- освоение, исследование и развитие компьютерных программ для планирования облучения, контроля и управления системами и приборами медико-физического назначения и для получения, сбора и анализа информации с измерительных и контрольных приборов;
- организация и поддержка сетевых ресурсов, обеспечивающих работу радиотерапевтических установок Института;
- разработка и изготовление нестандартных механизированных и автоматизированных систем и устройств для обеспечения работы радиологического центра Института;
- соблюдение мер охраны труда и техники безопасности сотрудниками Лаборатории, обеспечение пожарной безопасности и выполнение сотрудниками Лаборатории требований пожарной безопасности;
- обеспечение в Лаборатории учета и отчетности в установленном порядке.

Основная задача: облучение злокачественных опухолей протонами самостоятельно или в сочетании с облучением фотонами.

Для данных целей на сегодняшний момент в Лаборатории медицинской физики имеется нескольких базовых установок, такие как:

1. Линейный ускоритель электронов СЛ-75-5-МТ (энергия до 6 МэВ);
2. Линейный ускоритель протонов ММФ ИЯИ (энергия 74 -247МэВ);
3. Близкофокусный Рентген-терапевтический аппарат РТА-02.

В состав Лаборатории медицинской физики также входят:
  • канал транспортировки протонов,
  • 2 камеры облучения (c фиксированным горизонтальным пучком протонов и фотонами),
  • амбулатория на 50 пациентов в день,
  • рентгеновская лаборатория для топометрии и терапии.
Медицинский линейный ускоритель электронов СЛ-75-5-МТ

  • Максимальная энергия фотонов - 6 МВ.
  • Максимальная мощность дозы в изоцентре -5 Гр/мин.
  • Поле облучения в изоцентре - 40х40см.
  • Пропускная способность до 50 человек в день.
Линейный ускоритель протонов ИЯИ РАН

Сравнение с другими ускорителями, используемыми в России для протонной терапии, показывает преимущество параметров ускорителя ИЯИ РАН для внедрения новых методов облучения (сканирование пучка, вращение пучка в гантри и др.). Ввод в строй инжектора ионов H- позволил одновременно использовать пучки для решения нескольких задач, например, проводить протонную терапию и нарабатывать радиоизотопы.

В настоящее время ускоритель ИЯИ РАН уже интенсивно используется для наработки изотопов медицинского назначения (например, Sr-82) и принципиально готов к производству целого ряда других изотопов медицинского назначения (Pd-103, Cu-67, I-123, Sn-117, Yb-169), производство которых на реакторах неэффективно или невозможно. На начальной части ускорителя (20 МэВ) проектируется стенд для наработки позитрон-излучающих изотопов для ядерной медицины (F-18, C-11, N-13, I-124).

Канал транспортировки протонов (от ускорителя до камеры облучения):
Длина канала -180 м,

  • Фокусирующих линз -24,
  • Поворотных магнитов -11,
  • Профилометров сильноточных -14,
  • Профилометров слаботочных люминесцентных-2,
  • Мониторов ионизационных на остаточном газе (прозрачных) -2,
  • Магнито-индукционных датчиков -4,
  • Вакуум -10-5 Тор.

Канал позволяет одновременно проводить пучки протонов и ионов Н-.

Состав основного оборудования:

  • входной коллиматор (на снимке-вверху),
  • система фиксации и перемещения пациента (на снимке-базовый модуль системы с точностью перемещения до 0.01 мм),
  • система рентгеновской и лазерной центрации,
  • оптическая скамья с системой формирования пучка,
  • система мониторирования и контроля пучка.

Максимальный размер опухоли -10 см.

Процедурная рентгеновской установки
Следует отметить, что все пациенты обеспечиваются индивидуальными системами комфортной и безболезненной иммобилизации, которые гарантируют точную воспроизводимость их положения от фракции к фракции. Для этого используется модернизированная терапевтическая дека, совместимая со стандартами Civco (Medtek), Q-Fix и др. В зависимости от локализации опухоли используются термопластические маски разного типа или вакуумные матрацы

На рисунках:

Фиксация головы пациента с помощью усиленной термопластиковой маски
Пульт управления медицинского ускорителя СЛ-75-5МТ
Хранение индивидуальных масок пациентов, проходящих лечение
Вакуумный матрац, закрепленный на деке ускорителя

Индивидуальное планирование лучевой терапии обеспечивается современной трехмерной системой "Амфора", использующей данные компьютерного томографа и алгоритм расчета дозы Pencil Beam.

Конформность облучения (соответствие формы облучаемой области форме опухоли) обеспечивается с помощью индивидуальных фигурных коллиматоров, которые генерируются системой планирования Амфора, экспортируются в систему отливки блоков и коллиматоров, изготавливаются, монтируются на подставку и верифицируются однократно для каждого пучка, а затем хранятся и используются в течение всего курса облучения, обеспечивая высокую точность подведения дозы.

Рентгеновский компьютерный томограф Toshiba Aquilion LB представляет собой шестнадцатисрезовый спиральный КТ-сканер с большим отверстием (900 мм), максимальным полем сканирования 700 мм, и многорядным детектором с выбираемой толщиной среза, который поддерживает сканирование всего тела.

Томограф может быть эффективно использован как в диагностических целях, так и для планирования лучевой терапии - в последнем случае на него устанавливается плоская терапевтическая дека с системой индексированной иммобилизации пациента, которая гарантирует идентичность положения пациента при исследовании на КТ и последующем облучении на ускорителе. Симуляция плана облучения обеспечивается с помощью системы подвижных лазеров.

Амбулатории ЛМФ ИЯИ РАН

Пропускная способность: 50 пациентов в день.
Количество рабочих мест: 15-20.
Площадь помещений: 550 м2.
Инженерное оснащение:
  • система автономного бесперебойного электроснабжения,
  • система автономной водоочистки,
  • система кондиционирования воздуха.


НАВЕРХ

Приказ о создании

Учреждение Российской академии наук
ИНСТИТУТ
ЯДЕРНЫХ ИССЛЕДОВАНИЙ РАН

ПРИКАЗ
Об организации ЦКП на базе
структурных подразделений
Института

4 октября 2011 г.
№ 131
В целях повышения эффективности использования уникальных стендов и установок Института и в соответствии с письмом Министерства образования и науки Российской Федерации от 19 сентября 2011 г. № 16-407 приказываю: 1. Организовать на базе структурных научно-исследовательских подразделений Института Центр коллективного пользования научным оборудованием "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины" (ЦКП). Возложить на ЦКП ответственность за организацию и обеспечение на современном уровне проведения исследований, а также оказание услуг (измерений, исследований и испытаний) на имеющемся научном оборудовании в форме коллективного пользования заинтересованным пользователям, исполнение научно-исследовательских работ по проектам федеральной целевой программы "Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2007-2013 годы".

2. Включить в состав ЦКП структурные подразделения Института:
  • Отдел ускорительного комплекса;
  • Отдел экспериментальной физики;
  • Лаборатория радиоизотопного комплекса;
  • Лаборатория нейтронных исследований;
  • Лаборатория медицинской физики.
3. Назначить научным руководителем ЦКП заместителя директора Института по научной работе доктора технических наук Кравчука Л.В. Руководство подразделениями и службами ЦКП осуществляется заведующими отделами, лабораториями и руководителями служб.

4. Научному руководителю ЦКП во взаимодействии с руководителями структурных подразделений ЦКП разработать проекты документов, регламентирующих научно-исследовательскую деятельность ЦКП совместно с внешними организациями с их последующим утверждением в установленном порядке:
  • Положение о ЦКП ИЯИ РАН, определяющее основные научные направления и порядок деятельности ЦКП.
  • Порядок доступа к оборудованию ЦКП заинтересованных пользователей.
  • Перечень научного оборудования в составе ЦКП.
  • Перечень услуг ЦКП исследователям и научным коллективам как Института, так и заинтересованным пользователям
  • Проект договора между ЦКП и организацией-заказчиком на проведение ЦКП научных исследований и оказание услуг на возмездной и безвозмездной основе.
5. Контроль за исполнением настоящего приказа оставляю за собой.


И.о. директора ИЯИ РАН
доктор технических наук       Л.В.Кравчук

НАВЕРХ
Положение
  УТВЕРЖДАЮ
Директор Института
доктор технических наук

Л.В.Кравчук

.
Положение


о Центре коллективного пользования научным оборудованием
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"
1. Центр коллективного пользования, "Ускорительный центр нейтронных исследо- ваний структуры вещества и ядерной медицины", именуемый в дальнейшем ЦКП, образован в соответствии с приказом от 24 октября 2011 г. № 132 Учреждения Российской академии наук Институт ядерных исследований РАН (ИЯИ РАН) на базе структурных подразделений Института:
  • Отдел ускорительного комплекса;
  • Отдел экспериментальной физики;
  • Лаборатория изотопного комплекса;
  • Лаборатория нейтронных исследований;
  • Лаборатория медицинской физики
  • Опытное производство ИЯИ РАН
1. Местонахождение и почтовый адрес ЦКП:
Местонахождение ЦКП: г. Троицк Московской области.
Почтовый адрес: 117312 Москва, проспект 60-летия Октября, д. 7а.

2. ЦКП руководствуется в своей деятельности действующим законодательством Российской Федерации, Уставом и нормативными правовыми актами ИЯИ РАН.

3. Основными направлением деятельности ЦКП является обеспечение на имеющемся оборудовании проведения исследований, а также оказание услуг исследователям и научным коллективам как ИЯИ РАН, так и иным заинтересованным пользователям.

4. Целями и задачами ЦКП являются:
   4.1. обеспечение на современном уровне проведения исследований, а также оказание услуг (измерений, исследований и испытаний) на имеющемся научном оборудовании в форме коллективного пользования заинтересованным пользователям;
   4.2. повышение уровня загрузки научного оборудования ЦКП;
   4.3. обеспечение единства и достоверности измерений при проведении научных исследований на оборудовании ЦКП;
   4.4. сотрудничество с высшими учебными заведениями по вопросам проведения научных исследований и подготовки специалистов и кадров высшей квалификации (студентов, аспирантов, докторантов) на базе современного научного оборудования ЦКП;
   4.5 реализация мероприятий программы развития ЦКП.

5. Научные направления деятельности ЦКП:
  • физика атомного ядра, динамика ядерных и фотоядерных реакций, физика радионуклидов и тяжёлых ионов;
  • нейтронная физика, технология интенсивных источников нейтронов, исследование конденсированных сред, радиационное материаловедение;
  • физика и техника сильноточных ускорителей на средние и промежуточные энергии;
  • прикладная ядерная физика, радиоизотопные исследования, безопасная ядерная энергетика, ядерная медицина.
  • исследования в соответствии с перечнем приоритетных направлений развития науки, технологий и техники в Российской Федерации и перечнем критических технологий развития науки, технологий и техники Российской Федерации (Указ Президента Российской Федерации от 7 июля 2011 г. № 899).

6. Структура ЦКП.
В ЦКП входят структурные научно-исследовательские подразделения ИЯИ РАН:
  • Отдел ускорительного комплекса;
  • Отдел экспериментальной физики;
  • Лаборатория изотопного комплекса;
  • Лаборатория нейтронных исследований;
  • Лаборатория медицинской физики
  • Опытное производство ИЯИ РАН

7. Оборудование ЦКП: состав научного оборудования ЦКП формируется научным руководителем ЦКП и утверждается директором Института.
Перечень научного оборудования, закрепленного за ЦКП для обеспечения своей деятельности, оформляется в виде приложения к данному Положению и уточняется ежегодно в соответствии с Программой научных исследований ИЯИ РАН.

8. Финансирование деятельности ЦКП осуществляется Институтом, в том числе в рамках выполнения государственных контрактов, направленных на выполнение работ по развитию сети ЦКП.

9. ЦКП использует средства на достижение целей и решение задач, предусмотренных настоящим Положением.

10. Организация деятельности ЦКП:
   10.1. Руководство деятельностью ЦКП осуществляется научным руководителем ЦКП, назначаемым приказом директора Института. Руководство подразделениями и службами ЦКП осуществляется заведующими лабораториями и руководителями служб. Должностные обязанности и функции научного руководителя ЦКП, заместителей научного руководителя ЦКП, руководителей научных подразделений в составе ЦКП определяются должностными инструкциями, утверждаемыми в установленном порядке.
   10.2. Структура ЦКП утверждается директором ИЯИ РАН.

11. Порядок обеспечения проведения научных исследований и оказания услуг определяет директор ИЯИ РАН и научный руководитель ЦКП в соответствии с действующим законодательством Российской Федерации, в том числе Гражданским кодексом Российской Федерации и Уставом ИЯИ РАН
   11.1. Услуги коллективного пользования научным оборудованием могут предоставляться как на возмездной, так и безвозмездной основе.
   11.2. Проведение ЦКП научных исследований и оказание услуг на возмездной основе заинтересованным пользователям осуществляется на основе договора между организацией-заказчиком и ИЯИ РАН

12. Контроль за осуществлением ЦКП осуществляет научный руководитель ЦКП.

13. Прекращение деятельности ЦКП осуществляется в установленном порядке на основании приказа директора ИЯИ РАН.

Научный руководитель ЦКП
доктор технических наук      Л.В.Кравчук

НАВЕРХ

Научно-технический совет

Федеральное государственное бюджетное учреждение науки
Институт ядерных исследований Российской академии наук
(ИЯИ РАН)

Научно-технический совет Центра Коллективного Пользования (НТС ЦКП) "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

 ФИООрганизацияДолжность
1.Кравчук Леонид Владимирович -
председатель НТС ЦКП
ИЯИ РАНГлавный научный сотрудник, член-корреспондент РАН
2.Либанов Максим Валентинович ИЯИ РАНДиректор ИЯИ РАН, член-корреспондент РАН, доктор физико-математических наук
3.Фещенко Александр ВладимировичИЯИ РАНЗаместитель директора, доктор физико-математических наук
4.Ткачев Игорь Иванович ИЯИ РАНГлавный научный сотрудник, академик РАН, доктор физико-математических наук
5.Серов Валерий ЛьвовичИЯИ РАНГлавный инженер ускорителя
6.Акулиничев Сергей ВсеволодовичИЯИ РАНЗаведующий лабораторией, доктор физико-математических наук
7.Жуйков Борис ЛеонидовичИЯИ РАНГлавный научный сотрудник заведующий лабораторией, доктор химических наук
8.Коптелов Эдуард АлексеевичИЯИ РАНГлавный научный сотрудник, доктор физико-математических наук, заведующий лабораторией
9.Садыков Равиль АсхатовичКИЯИ РАНВедущий научный сотрудник, кандидат физико-математических наук
10.Сидоркин Станислав ФедоровичИЯИ РАНВедущий научный сотрудник, кандидат физико-математических наук


НАВЕРХ

Календарная загрузка
Календарная загрузка - План ЦКП - 2025 год

НАВЕРХ

Перечень научного оборудования
СПИСОК
научного оборудования Центра коллективного пользования
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"


1. Линейный ускоритель ионов водорода на энергию 600 МэВ
Проведение научных исследований по направлениям:
- физика элементарных частиц и фундаментальная ядерная физика;
- динамика ядерных реакций, физика радионуклидов и тяжелых ионов;
- нейтронная физика, технология интенсивных источников нейтронов, исследования конденсированных сред, технология новых материалов с заданными свойствами, высоко-молекулярные соединения, биология и биотехнология;
- физика и техника сильноточных ускорителей заряженных частиц;
- прикладная ядерная физика, радиоизотопные исследования, электроядерная трансмутация делящихся материалов, материалы для ядерной энергетики и ядерная медицина.

Технические характеристики:

Энергия пучка на выходе - 600 МэВ
Средний ток ускоренных частиц - до 1 мА
Импульсный ток ионов водорода - до 50 мА
Длительность тока пучка 100 - 200 мксек
Частота повторения импульсов 100 Гц
Плавное регулирование энергии пучка в диапазоне 160 - 600 МэВ
Промежуточный вывод пучка - энергия 160 МэВ

Система высокочастотного питания:
33 основных и 4 резервных мощных усилителей, в том числе, для первой части ускорителя - 5 каналов с импульсной мощностью 4 МВт, и для второй части - 28 основных каналов с импульсной мощностью 4 МВт.
Общая длина ускорителя - 450 м
Изготовитель: специализированные предприятия машиностроения и электроники, России
2. Импульсный источник нейтронов ИН-06
Проведение научных исследований по следующим направлениям:

- фундаментальные и прикладные исследования в области физики конденсированных сред, материаловедения, высокомолекулярные соединения, биотехнологии, биофизики, геофизики, исследования наноструктурированных материалов;
- технология интенсивных источников нейтронов, технологии создания новых материалов с заданными свойствами;
- прикладная ядерная физика, радиоизотопные исследования, электроядерная трансмутация делящихся материалов, материалы для ядерной энергетики.
Изготовитель: специализированные предприятия России

Технические характеристики:

В состав Нейтронного комплекса ИН-06 входят:

-мишенный комплекс - водоохлаждаемая ампула с вольфрамовой мишенью;
-комбинированная времяпролетная нейтроннографическая установка ДИАС для комплексных нейтронных исследований атомной структуры и спектров возбуждения конденсированных сред в условиях различных внешних воздействий на образец. диапазона углов рассеяния (вторая пролетная база 30 см, углы рассеяния 20 -150 ),
-дифрактометр в геометрии обратного рассеяния высокого разрешения и светосилы с временной фокусировкой,
-светосильный нейтронный спектрометр в обратной геометрии рассеяния.
Зеркальный нейтроновод из нержавеющей стали и дифрактометр обратной геометрии рассеяния высокого разрешения для проведения экспериментов по исследованию конденсированного состояния вещества
Нейтронофизическая установка Геркулес для проведения исследований структуры и динамики конденсированных сред при высоких давлениях и криогенных температурах
Нейтронный рефлектометр с горизонтальной плоскостью рассеяния с суперзеркальным нейтроноводом и двухкоординатным позиционно-чувствительным детектором.
Нейтронный спектрометр прямой геометрии для исследования динамики конденсированного состояния.
3. Комплекс протонной терапии на базе сильноточного линейного ускорителя протонов ИЯИ РАН
Современный радиологический центр, предназначенный для использования различных ви-дов лучевой терапии онкологических заболеваний.
Технические характеристики.

В составе КПТ имеются следующие системы:

  • Протонная лучевая установка с фиксированным горизонтальным пучком протонов. Основные параметры лучевой установки:
    Энергия протонов- от 70 до 220 МэВ,
    Частота макроимпульсов - до 100 Гц,
    Длительность макроимпульсов - до 200 мксек,
    Средняя интенсивность - 0-1 мкА,
    Апертура пучка - до 10 см,
    Локализация мишени - без ограничений.
    Положение пациента при облучении - сидя или лежа.
    Система центрации пациента - лазерная и рентгеновская.
    Фиксация пациента - термопластиковыми масками.
    Система формирования пучка - пассивное рассеяние с модуляцией энергии гребенчатыми фильтрами и модуляторами.
    Система планирования облучения - программа 3D-планирования с учетом электромагнитных и ядерных взаимодействий.
    Пропускная способность установки - 10 пациентов в смену.

    Перечисленные параметры являются оптимальными для протонной терапии опухолей различной локализации от опухолей глаза до глубокозалегающих крупных опухолей.

  • Система предварительного формирования пучка с каналом транспортировки пучка.
  • Медицинский ускоритель электронов СЛ-75-5-МТ. Энергия тормозных фотонов до 6 МэВ. Ускоритель доработан в ИЯИ РАН - добавлена система фиксации пациентов с помощью масок и вакуумных матрасов, дополнен системой изготовления индивидуальных коллиматоров с компьютерным управлением.
  • Аппарат рентгенотерапии близкофокусный РЕНТГЕН-ТА-02. Энергия рентгеновских лучей до 70 КэВ.
  • Томограф-симулятор Toshiba Aquilion LB-16. Томограф специально разработан для лучевой терапии - имеет широкую апертуру (90 см), большое рабочее поле (70 см) и систему лазеров для предлучевой топометрии пациентов.
Установка КПТ в ИЯИ РАН имеет оптимальные сочетание всех параметров пучка (энергия, длительность и частота макроимпульсов, апертура) с точки зрения радиотерапии. Здесь сочетаются в одном месте протонная лучевая установка, ускоритель электронов и томограф-симулятор. Это важное преимущество КПТ, позволяющее осуществлять полный цикл сочетанной лучевой терапии (протонной и конвенциальной). Сочетанная лучевая терапия является перспективным и экономически эффективным направлением в радиологии. Также имеется возможность проводить не только сочетанную лучевую терапию, но и диагностику опухолей с использованием короткоживущих изотопов собственного производства. Стенд для производства таких изотопов запланирован на участке после 1-го резонатора линейного ускорителя (энергия пучка 20 МэВ).
Изготовитель: специализированные предприятия России и Евросоюза
4. Радиоизотопный комплекс ИЯИ РАН
Разработка, испытание и внедрение генератора стронций-рубидий-82 для медицинской диагностики с помощью позитронно-эмиссионной томографии.

На основе продукта, производимого на линейном ускорителе ИЯИ РАН - изотопа стронций-82, создается отечественный генератор стронций-82/рубидий-82, предназначенный для диагностики заболеваний различных внутренних органов тела человека, в первую очередь, сердечных заболеваний.

Технические характеристики.

Радиоизотопный стенд: установка на пучке протонов линейного ускорителя мезонной фабрики - крупнейшая в мире в плане энергии ускорителя, аккумулируемой на получение изотопов. Установка представляет из себя двухэтажную лабораторию, оснащенную всеми системами автоматизации и компьютерного контроля. Энергия протонов - 160 МэВ, ток - 120 мкА, возможно - выше.
Гамма-спектрометрический комплекс, оснащенный современными детекторами гамма-излучения и вычислительной техникой.
Радиохимическая лаборатория, включая горячие камеры для работы с радиоактивными препаратами (у организации-партнера-Завода " Медицинских радиоактивных препаратов ".)
Установка позитронно-эмиссионной томографии для диагностики пациентов и соответствующее вспомогательное оборудование (у организации-партнера ГУ ЦНИРРИ МЗ РФ).
Изготовитель: специализированные предприятия России

НАВЕРХ

Перечень услуг
Перечень услуг Центра коллективного пользования научным оборудованием
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"
В соответствии с целями и задачами, определяющими деятельность ЦКП ИЯИ РАН, Ускорительный центр нейтронных исследований оказывает услуги в проведении научных исследований по следующим основным направлениям:
  • физика атомного ядра, динамика ядерных и фотоядерных реакций, физика радионуклидов и тяжёлых ионов;
  • нейтронная физика, технология интенсивных источников нейтронов, исследование конденсированных сред, радиационное материаловедение;
  • физика и техника сильноточных ускорителей на средние и промежуточные энергии;
  • прикладная ядерная физика, радиоизотопные исследования, безопасная ядерная энергетика, ядерная медицина;
  • сотрудничество с высшими учебными заведениями по вопросам проведения научных исследований и подготовки специалистов и кадров высшей квалификации (студентов, аспирантов, докторантов) на базе современного научного оборудования ЦКП.

Проведение исследований в соответствии с перечнем приоритетных направлений развития науки, технологий и техники в Российской Федерации и перечнем критических технологий развития науки, технологий и техники Российской Федерации (утверждены Указом Президента Российской Федерации от 18 июня 2024 № 529):

1. Приоритетные направления развития науки, технологий и техники в Российской Федерации:
  • Высокоэффективная и ресурсосберегающая энергетика.
  • Превентивная и персонализированная медицина, обеспечение здорового долголетия.
  • Высокопродуктивное и устойчивое к изменениям природной среды сельское хозяйство.
  • Безопасность получения, хранения, передачи и обработки информации.
  • Интеллектуальные транспортные и телекоммуникационные системы, включая автономные транспортные средства.
  • Укрепление социокультурной идентичности российского общества и повышение уровня его образования.
  • Адаптация к изменениям климата, сохранение и рациональное использование природных ресурсов.
2. Критические технологии развития науки, технологий и техники Российской Федерации:
  • Технологии создания высокоэффективных систем генерации, распределения и хранения энергии (в том числе атомной).
  • Технологии создания энергетических систем с замкнутым топливным циклом.
  • Биомедицинские и когнитивные технологии здорового и активного долголетия.
  • Технологии разработки лекарственных средств и платформ нового поколения (биотехнологических, высокотехнологичных и радиофармацевтических лекарственных препаратов.
  • Технологии персонализированного, лечебного и функционального питания для сбережения здоровья.
  • нологии разработки медицинских изделий нового поколения, включая биогибридные, бионические технологии и нейротехнологии.
  • Технологии повышения продуктивности (в том числе с помощью селекции) сельскохозяйственных животных и их устойчивости к заболеваниям.
  • Технологии разработки ветеринарных лекарственных средств нового поколения, в том числе для профилактики и лечения инфекционных заболеваний у сельскохозяйственных животных.
  • Технологии получения устойчивых к изменениям природной среды новых сортов и гибридов растений.
  • Технология создания биологических и химических средств для повышения урожайности сельскохозяйственных культур и их защиты от болезней и вредных организмов (природного или искусственного происхождения).
  • Технологии микроэлектроники и фотоники для систем хранения, обработки, передачи и защиты информации.
  • Технологии защищенных квантовых систем передачи данных.
  • Технологии создания доверенного и защищенного системного и прикладного програм-много обеспечения, в том числе для управления социальными и экономически значимыми системами.
  • Транспортные технологии для различных сфер применения (море, земля, воздух), в том числе беспилотные и автономные системы.
  • Технологии космического приборостроения для развития современных систем связи, навигации и дистанционного зондирования Земли.
  • Технологии системного анализа и прогноза социально-экономического развития и безопасности Российской Федерации в формирующемся миропорядке.
  • Современный инструментарий исследования и укрепления цивилизационных основ и традиционных духовно-нравственных ценностей российского общества, включая историко-культурное наследие и языки народов Российской Федерации.
  • Социально-психологические технологии формирования и развития общественных и межнациональных отношений.
  • Мониторинг и прогнозирование состояния окружающей среды и изменения климата ( в том числе ключевых районов Мирового океана, морей России, Арктики и Антарктики), технологии предупреждения и снижения рисков чрезвычайных ситуаций природного и техногенного характера, негативных социально-экономических последствий.
  • Экологически чистые технологии эффективной добычи и глубокой переработки стратегических и дефицитных видов полезных ископаемых
  • Технологии сохранения биологического разнообразия и борьбы с чужеродными (инвазивными) видами животных, растений и микроорганизмов.

3. В области прикладной ядерной физики на базе современного уникального научного оборудования проводятся исследования:
  • разработка технологий получения перспективных медицинских радиоизотопов для ранней диагностики и лечения онкологических и сердечно-сосудистых заболеваний;
  • разработка методов и аппаратуры для лучевой терапии, в частности, разработка технологии сочетанной радиотерапии с использованием радиоактивных наноструктур и адронной терапии;
  • разработка программного обеспечения для формирования трехмерного дозового распределения методом пассивного рассеяния.


НАВЕРХ

Типовая форма заявки
В ИЯИ РАН

От _____________ (ФИО)

ЗАЯВКА


На выполнение работ для организации _________________________________ на оборудовании Центра коллективного пользования ИЯИ РАН "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины" Федерального государственного бюджетного учреждения науки Институт ядерных исследований Российской академии наук.

1. Вид работ (научные исследования, контрольно-измерительные исследования)

2. Содержание работ (услуг)

3. Необходимые методы исследований или необходимое для проведения работ оборудование ЦКП ИЯИ РАН.

4. Техническое задание на проведение работ, в каком виде необходимо предоставить результаты (отчет, таблица, диаграмма, требуется ли дополнительная расшифровка результатов и т.д.).

5. Описание представляемых на исследование образцов (количество, состав, форма, агрегатное состояние, геометрические размеры, нестабильность образцов и т.д.), а также необходимость сохранения исследуемых образцов для возврата Заказчику.

6. Предполагаемое время начала работ
"____"__________20__г.

7. Желательный срок выполнения работ

8. Дополнительные данные (условия хранения, требования к подготовке образцов, были ли проведены предварительные исследования образцов и т.д.).

ЗАКАЗЧИК:


1. ФИО и должность, контактный телефон и адрес электронной почты
2. ФИО руководителя (ФИО, должность уполномоченного лица) организации для подписания договора
3. Адрес и банковские реквизиты организации

В случае последующего опубликования результатов исследований обязуюсь включить в текст публикации следующее: в российский журнал "Работа выполнена с использованием оборудования ЦКП ИЯИ РАН", в зарубежный журнал "This work was performed using the equipment of the Shared Research Center INR RAS", а также указать в списке авторов работы сотрудника выполнившего данные исследования.

Подпись ____________ Дата (__/__/____)


Типовая форма заявки (в формате doc)

НАВЕРХ

Правила конкурсного отбора заявок
Правила конкурсного отбора заявок сторонних организаций
на проведение исследований на оборудовании
ЦКП ИЯИ РАН
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"


Конкурсный отбор заявок для проведения исследований на оборудовании Центра коллективного пользования ИЯИ РАН "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины" в соответствии с регламентом доступа к оборудованию ЦКП выполняется Научно-техническим советом ЦКП ИЯИ РАН.

1. Прием заявок для проведения исследований на оборудовании ЦКП от сторонних организаций осуществляется в течение года на постоянной основе.

2. При возможности бесконфликтного распределения времени работы ускорителя для проведения исследований сторонними организациями удовлетворяются все поданные заявки, обладающие научной значимостью, проведение исследований по которым технически осуществимы на существующем оборудовании ЦКП ИЯИ РАН.

3. В случае конфликта в распределении времени проведения экспериментальных исследований между заявителями предлагается решить это вопрос участникам исследований по взаимному соглашению.

4. При невозможности разрешения конфликта в распределении времени между заявителями по соглашению основным критерием отбора заявок для НТС ЦКП ИЯИ РАН является их относительная научная значимость, для оценки которой членами НТС могут быть привлечены внешние эксперты и запрошены дополнительные обоснования со стороны заявителей.

5. Дополнительными критериями, которые могут повлиять на повышение приоритета заявки являются:

  • проведение экспериментов, совместимых по времени с плановыми экспериментами ИЯИ РАН;
  • наличие существенного научного задела у заявителя (ранее полученные научные результаты по предложенной экспериментальной программе).



НАВЕРХ



Проект гражданско-правового договора

Приложение к регламенту оказания услуг

ДОГОВОР №_____


Москва        "__" ________20__ г.

_(наименование организации)______, в лице _(должность, ФИО)____, действующего на основании
_(наименование документа)___________, именуемый в дальнейшем "Заказчик", с одной стороны,
и Федеральное государственное бюджетное учреждение науки Институт ядерных исследований Российской академии наук (ИЯИ РАН), в лице __(должность, ФИО)__,
действующего на основании ___(наименование документа)___ с другой стороны, совместно

именуемые в дальнейшем "Стороны", заключили настоящий договор (далее - "Договор") о нижеследующем:

1. Предмет Договора


1.1. Исполнитель обязуется оказать Заказчику услуги по ___(вид услуг)____
согласно Техническому заданию (Приложение №1 к настоящему Договору) и предоставить ______(вид отчетного документа)____ по цене, в порядке и в сроки, указанные в настоящем Договоре, а Заказчик обязуется принять и оплатить указанные Услуги.

1.2. Исполнитель обязуется обеспечивать качественное и своевременное оказание Услуг с предоставлением ___(вид отчетного документа)_______ в соответствии с Техническим заданием.


2. Срок действия Договора и срок оказания Услуг


2.1. Настоящий Договор вступает в силу с даты его подписания Сторонами и действует до полного исполнения Сторонами своих обязательств по нему. Условия настоящего Договора применяются к отношениям Сторон, возникшим с даты начала оказания Услуг, указанной в п. 2.2. Договора.

2.2. Датой начала оказания Услуг является "___" _________20___ года.

2.3. Датой окончания оказания Услуг является "____" ________20__ года.

3. Стоимость Услуг и условия оплаты


3.1. Стоимость Услуг по настоящему Договору составляет ___________рублей (Сумма прописью) рублей, включая НДС 18% в размере _________________ (Сумма прописью) рублей. Стоимость включает все расходы Исполнителя, связанные с оказанием Услуг по настоящему Договору.

3.2. Указанная в п. 3.1 настоящего Договора сумма подлежит перечислению на банковский счет Исполнителя в течение 10 (десяти) рабочих дней с даты получения счета от Исполнителя с приложением счета-фактуры при условии подписания Сторонами акта сдачи-приемки оказанных Услуг и предоставления Исполнителем ____(вид отчетного документа)______ в соответствии с Техническим заданием.

3.3. Датой оплаты считается дата списания денежных средств с расчетного счета Заказчика.

4. Порядок сдачи-приемки оказанных Услуг


4.1. Факт оказания Исполнителем Услуг по настоящему Договору подтверждается актом сдачи-приемки оказанных услуг, подписываемым Заказчиком и Исполнителем.

4.2. В течение 5 (Пяти) рабочих дней с даты завершения оказания Услуг Исполнитель передает Заказчику подписанные со своей стороны акт сдачи-приемки оказанных Услуг по форме, установленной в Приложении № 2 к настоящему Договору, и _(вид отчетного документа)____в 2-х (двух) экземплярах, а также два экземпляра компакт-диска, содержащего всю информацию, полученную в ходе проведения измерений.

4.3. Заказчик подписывает Акт или представляет письменный мотивированный отказ от приемки услуг не позднее 5 (пяти) рабочих дней с даты получения Акта от Исполнителя.

4.4. Исполнитель обязан устранить недостатки, указанные в отказе Заказчика от подписания Акта, своими силами и за свой счет в течение 5 (пяти) рабочих дней и вновь представить на рассмотрение Заказчика Акт.

5. Права и обязанности Сторон


5.1. Заказчик обязан:

5.1.1. Осуществить оплату Услуг Исполнителя по цене и в установленные Договором сроки, в соответствии с качеством и объемом их выполнения.

5.1.2. Предоставить Исполнителю информацию, необходимую для оказания Услуг по настоящему Договору, в документарной форме.

5.1.3. Предоставить Исполнителю материалы, необходимые для выполнения работ.

5.1.4. В случае расторжения Договора по инициативе Заказчика оплатить фактически оказанные Услуги, в соответствии с уровнем качества их выполнения.

5.2. Заказчик имеет право:

5.2.1. В одностороннем порядке расторгнуть настоящий Договор с предварительным письменным уведомлением Исполнителя за 14 (четырнадцать) календарных дней до момента расторжения.

5.2.2. Отказаться от подписания Акта в случае, если Услуги не отвечают требованиям Заказчика, переданным Исполнителю.

5.2.3. Получать от Исполнителя информацию, непосредственно связанную с оказанием Услуг.

5.2.4. Уменьшать размер оплаты в случае, если качество и объемы оказанных Услуг ниже установленного соглашением Сторон (Техническим заданием и/или иными документами), либо если Услуги оказаны не в сроки, установленные настоящим Договором.

5.3. Исполнитель обязан:

5.3.1. Оказать Услуги установленного качества в сроки и в объемах, определенных настоящим Договором.

5.3.2. Предоставлять Заказчику информацию, непосредственно связанную с оказанием Услуг.

5.3.3. Предоставить Заказчику_(вид отчетного документа)______.

5.3.4. Обеспечить полную конфиденциальность информации, полученной Исполнителем от Заказчика в связи с оказанием Услуг в течение всего срока действия настоящего Договора и после его окончания, в связи с чем: - не разглашать и не передавать другим лицам сведения, полученные в связи с оказанием Услуг; - не использовать сведения, полученные в связи с оказанием Услуг, в своих собственных целях или таким образом, который причиняет или может причинить ущерб Заказчику или его деятельности.

5.3.5. В течение 5 (Пяти) рабочих дней со дня подписания Сторонами акта сдачи-приемки оказанных Услуг выставить Заказчику счет на оплату оказанных Услуг с приложением счета-фактуры.

5.4. Исполнитель имеет право:

5.4.1. Требовать оплаты оказанных Услуг в соответствии с их объемом и качеством.

5.4.2. Расторгнуть Договор с Заказчиком при неисполнении последним существенных условий Договора, письменно предупредив Заказчика не менее чем за 14 (четырнадцать) календарных дней до такого расторжения.

6. Ответственность


6.1. За неисполнение или ненадлежащее исполнение обязанностей по Договору Стороны несут ответственность в соответствии с действующим законодательством Российской Федерации и условиями настоящего Договора.

6.2. Исполнитель несет ответственность за соблюдение требований действующего законодательства Российской Федерации при оказании Услуг и обязуется возместить Заказчику все убытки, вызванные нарушением Исполнителем таких требований, при предоставлении Заказчиком документов, подтверждающих эти убытки.

6.3. В случае нарушения сроков оказания Услуг, установленных в настоящем Договоре, Исполнитель уплачивает Заказчику неустойку в размере 0,1% от цены Услуг, указанной в п. 3.1 настоящего Договора, за каждый день просрочки.

6.4. В случае непредставления или нарушения сроков предоставления документов, предусмотренных в п. 4.2. настоящего Договора, Исполнитель уплачивает Заказчику неустойку в размере ___________от цены Услуг, указанной в п. 3.1 настоящего Договора, за каждый день просрочки.

6.5. В случае просрочки сроков оплаты оказанных Услуг, предусмотренных в п. 3.2. Договора Заказчик уплачивает Исполнителю пени в размере ____от цены Услуг, указанной в п. 3.1. настоящего Договора, за каждый день просрочки.

6.6. Все штрафные санкции по настоящему Договору применяются по усмотрению Сторон и считаются полагающимися к уплате в течение 5 (Пяти) рабочих дней с даты получения виновной Стороной соответствующего письменного уведомления.

7. Форс - мажор


7.1. Стороны освобождаются от ответственности за частичное или полное неисполнение своих обязательств по настоящему Договору, если такое неисполнение явилось следствием обстоятельств непреодолимой силы, возникших после заключения Договора в результате событий чрезвычайного характера, а именно: стихийных бедствий, эпидемий, пожаров, наводнений, взрывов, военных действий.

7.2. Сторона, ссылающаяся на действие обстоятельств непреодолимой силы, должна немедленно (не позднее двух дней) после возникновения подобных обстоятельств уведомить о них другую Сторону в письменном виде, а также уведомить другую Сторону о прекращении таких обстоятельств в течение трех рабочих дней после их прекращения, предоставив независимое подтверждение наличия обстоятельств непреодолимой силы. Несвоевременное извещение об обстоятельствах непреодолимой силы лишает соответствующую Сторону права ссылаться на них в будущем.

7.3. Если обстоятельства непреодолимой силы будут продолжаться более 3 (Трех) месяцев, то каждая из Сторон имеет право отказаться от дальнейшего исполнения обязательств по настоящему Договору, и в этом случае ни одна из Сторон не будет обязана возместить другой Стороне возможные убытки.

7.4. Неисполнение Сторонами своих обязательств по настоящему Договору, вызванное неисполнением обязательств третьими лицами, имеющими договорные отношения со Сторонами, не является основанием для освобождения Сторон от исполнения их обязательств по настоящему Договору и не освобождает Стороны от ответственности за неисполнение.

8. Прочие условия


8.1. Все приложения к настоящему Договору являются его неотъемлемой частью.

8.2. Все изменения по Договору оформляются в письменном виде, подписываются обеими Сторонами и являются неотъемлемой частью Договора. Никакие устные договоренности Сторон не имеют силы, если в Договор не включены изменения, подписанные обеими Сторонами.

8.3. Все разногласия и споры, возникающие из Договора, подлежат разрешению путем переговоров. Если Стороны не достигнут соглашения в ходе переговоров в течение 30 (тридцати) дней с даты начала письменной переписки в отношении спора, то такой спор подлежит рассмотрению в Арбитражном суде города Москвы.

8.4. В случае публикации результатов, полученных по настоящему Договору, в средствах массовой информации, рекламных, научных и иных материалах Исполнитель обязан указывать, что результаты были получены с использованием оборудования Уникальной научной установки ИЯИ РАН

8.5. Договор составлен в двух экземплярах, каждый из которых имеет одинаковую юридическую силу, по одному для каждой из Сторон.

9. Приложения к договору


9.1. Техническое задание (Приложение №1).

10. Реквизиты и подписи Сторон


ЗАКАЗЧИК: ИСПОЛНИТЕЛЬ:
Федеральное государственное бюджетное
учреждение науки Институт ядерных
исследований Российской академии наук
(ИЯИ РАН)
Юридический адрес: 117312, Москва,
проспект 60-летия Октября, д. 7а
Фактический адрес: 117312, Москва,
проспект 60-летия Октября, д. 7а
Платежные реквизиты:
ИНН 7728116437 КПП 772801001
Наименование Банка: ГУ Банка России по ЦФО
//УФК по г. Москве г. Москва
БИК 004525988
Расчетный счет: 03214643000000017300
ЕКС (корр счет) 40102810545370000003
Получатель: УФК по г. Москве (ИЯИ РАН) л/с 20736Ц76200

Должность

___________________ /ФИО/
М.П.
Должность

___________________ /ФИО/
М.П.


Порядок расчета стоимости нестандартных услуг
Расчет будет производиться в зависимости от типа и условий предоставления услуг.

Проект гражданско-правового договора (в формате docx)


НАВЕРХ

Порядок доступа к оборудованию
Порядок
выполнения работ и оказания услуг для проведения научных исследований
и осуществления экспериментальных разработок в интересах третьих лиц
центра коллективного пользования научным оборудованием
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

Центр коллективного пользования научным оборудованием (далее - ЦКП) Федерального государственного бюджетного учреждения науки Институт ядерных исследований Российской академии наук (ИЯИ РАН) представляет собой научно-организационную структуру, обладающую современным научным оборудованием, высококвалифицированными кадрами и обеспечивающую на имеющемся оборудовании проведение научных исследований и оказание услуг (исследований, испытаний, измерений), в том числе в интересах внешних пользователей (сторонних организаций).

ЦКП и ИЯИ РАН утверждает перечень типовых услуг, оказываемых заинтересованным пользователям с использованием оборудования ЦКП, а также стоимость оказываемых услуг.

Типовой договор на проведение научных исследований и оказание услуг разрабатывается ЦКП ИЯИ РАН. Права на возможные результаты интеллектуальной деятельности, получаемые в ходе проведения научных исследований и оказания услуги, регулируются договором между ИЯИ РАН и пользователем.

ЦКП осуществляет прием от заинтересованных пользователей заявок на проведение научных исследований и оказание услуг (далее - заявки). Форма заявки разрабатывается и утверждается ЦКП. Заявка должна содержать в том числе: информацию о заявителе (Ф.И.О., организация, адрес, телефон и др.); описание работ (наименование, цель работы, объект исследований, предполагаемую продолжительность работ на оборудовании, желаемую дату начала и др.) и, при необходимости, техническое задание.

Перечень типовых услуг ЦКП, используемое оборудование, примерный договор на проведение научных исследований и оказание услуги, форма заявки публикуются на официальном сайте ЦКП в сети Интернет.

Прием, регистрация, обработка, хранение заявок, результаты их рассмотрения и выполнения осуществляется в электронном виде с использованием СУБД, позволяющих учитывать временную загрузку объектов приборной базы, задействованных в оказании услуг.

Заявки рассматриваются руководителем ЦКП по мере их поступления в течение двух рабочих недель с момента регистрации заявки.

ЦКП вправе устанавливать порядок рассмотрения заявок, включая содержательную часть работы, степень соответствия заявки возможностям оборудования ЦКП, времени работы оборудования.

По результатам рассмотрения заявок руководитель ЦКП принимает решение о возможности заключения с пользователем договора на проведение научных работ и оказание услуги и включает заявку в план работ ЦКП. Решение о невозможности заключения договора должно быть мотивированным и доведено до сведения пользователя не позднее трех дней со дня принятия такого решения. Возможность допуска физических лиц - представителей заинтересованного пользователя непосредственно к работе на оборудовании ЦКП устанавливается в договоре на оказание услуги в соответствии со всем комплексом Правил техники безопасности и требований к персоналу, непосредственно участвующего в исследованиях в ИЯИ РАН.

По завершению оказания услуги внешнему пользователю выдается соответствующий документ, содержащий результаты выполненных работ. Конкретное содержание документа согласовывается на стадии заключения договора о проведении научных работ.



НАВЕРХ

Перечень уникальных для России методик, разработанных в ЦКП ИЯИ РАН
"Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

1. Методы измерения параметров сильноточных ускоренных пучков ионов водорода.

2. Методы расчета и анализа перспективных ускоряющих структур для ускорителей заряженных частиц нового поколения.

3. Метолы проведения исследований структурных и динамических свойств материалов, включая наноматериалы и наносистемы нейтронными и рентгеновскими методами. Методы включают в себя: нейтронную дифракцию, нейтронную рефлектометрию, спектроскопию, малоугловое рассеяние нейтронов, комплементарные рентгеновские методики. Методика измерений структуры при экстремальных условиях - высоком давлении и температуре. Уникальным для РФ является импульсный источник нейтронов с жестким спектром и возможностью управления длительностью импульса, что позволяет оптимизировать условия измерения на установках комплекса.

4. Разработка методов и аппаратуры для диагностики и лучевой терапии онкологических заболеваний.

5. Разработка технологий получения перспективных медицинских радиоизотопов для ранней диагностики и лечения онкологических и сердечно-сосудистых заболеваний.

6. Диагностика наноматериалов и наноустройств на пучках нейтронного комплекса ИЯИ РАН
7. Технологии безопасной ядерной энергетики - трансмутация радиоактивных отходов атомных электростанций

8. Получение различных радионуклидов медицинского и технического назначения на высокоинтенсивном пучке протонов средних энергий, в частности, стронция-82, актиния-225, олова-117м, селена-72, натрия-22 и др.

9. Разработка мишенных устройств и мишеней для получения радионуклидов на интенсивных пучках протонов, в частности, мишеней из металлического рубидия, тория, сурьмяносодержащие мишени и др.

10. Методы радиохимического выделения радиоизотопов из облученных мишеней. В том числе, высокотемпературные методы - на основе газохимических процессов и процессов в жидких металлах, например, выделение стронция-82 прямой сорбцией из металлического рубидия, выделение ряда радионуклидов прямой сорбцией из металлического свинца. В том числе - выделение актиния-225 и большого числа других радионуклидов из облученного тория.

11. Разработка генератора рубидия-82 для диагностики кардиологических и онкологических заболеваний с помощью позитронно-эмиссионной томографии, а также его сертификация и клиническое использование как изделие медицинского назначения

12. Методики измерение сечений радионуклидов, образующихся в различных мишенях на пучке протонов, с чувствительностью до 0,01 миллибарн, включая радиохимическое выделение и гамма-спектрометрию высокого разрешения.

НАВЕРХ



Метрологические параметры


Для организации работ по метрологическому обеспечению в ЦКП из числа сотрудников ЦКП назначается ответственное лицо, которому вменяются обязанности организованного решения задач метрологического обеспечения во всех подразделениях ЦКП.

В ЦКП организован постоянный мониторинг состояния метрологического обеспечения. Периодичность аудитов устанавливается руководителем ЦКП.

Организация работ по аттестации испытательного и технологического оборудования ЦКП включает:

- анализ оборудования ЦКП;
- разработку методик аттестации оборудования ЦКП;
- проведение работ по первичной аттестации оборудования ЦКП;
- разработку по результатам первичной аттестации графика периодической аттестации оборудования ЦКП;
- организацию работы по периодической аттестации оборудования ЦКП и учету результатов аттестации;
- обеспечение контроля за эксплуатацией аттестованного оборудования.

НАВЕРХ



Контакты


1. Руководитель ЦКП "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

Крачук Леонид Владимирович, член-корреспондент РАН, д.т.н, e-mail: kravchuk@inr.ru, тел: 8(495)850-42-74

2. Заместители руководителя и контактные лица
ЦКП "Ускорительный центр нейтронных исследований структуры вещества и ядерной медицины"

Фещенко Александр Владимирович, д.ф.-м.н., e-mail: feschenk@inr.ru тел.:8(495)850-42-03,8(495)850-42-40(Сильноточный линейный ускоритель)

Коптелов Эдуард Алексеевич, д.ф.-м.н., e-mail: koptelov@inr.ru тел.: 8(495)850-42-60, 8(903)726-62-32( Нейтронный комплекс)

Жуйков Борис Леонидович, д.х.н., e-mail: bz@inr.ru, тел.: 8(495)850-42-54, 8(903)797-78-71 (Радиоизотопный комплекс)

Акулиничев Сергей Всеволодович, д.ф.-м.н., e-mail: akulinic@inr.ru, тел.: 8(495)850-42-63, 8(495)850-42-64, 8(903)019-91-50 (Комплекс лучевой терапии)

НАВЕРХ

WWW.INR.RU 2025 © webmasters
