Сверхпроводящие соленоиды спектрометра размещаются в отдельных криостатах (4 единицы), соединенных между собой внутри вакуумного кожуха таким образом, чтобы охлаждающий двухфазный поток от рефрижератора проходил через все четыре криостата последовательно. Конструкция цилиндрического криостата и криостата в виде усеченного конуса представлена на рис. 15. В одном из цилиндрических криостатов помещен соленоид с зазором 50 мм и магнитным полем 7,8 Тл, а в другом соленоид 120 мм и полем 2,7 Тл Криостаты в виде усеченного конуса полностью идентичны и имеют высоту 600 мм и диаметры в основании 800 мм. В них размещается сверхпроводящая обмотка с неравномерным шагом намотки. Позднее конусный криостат детектора был заменен на плоский.

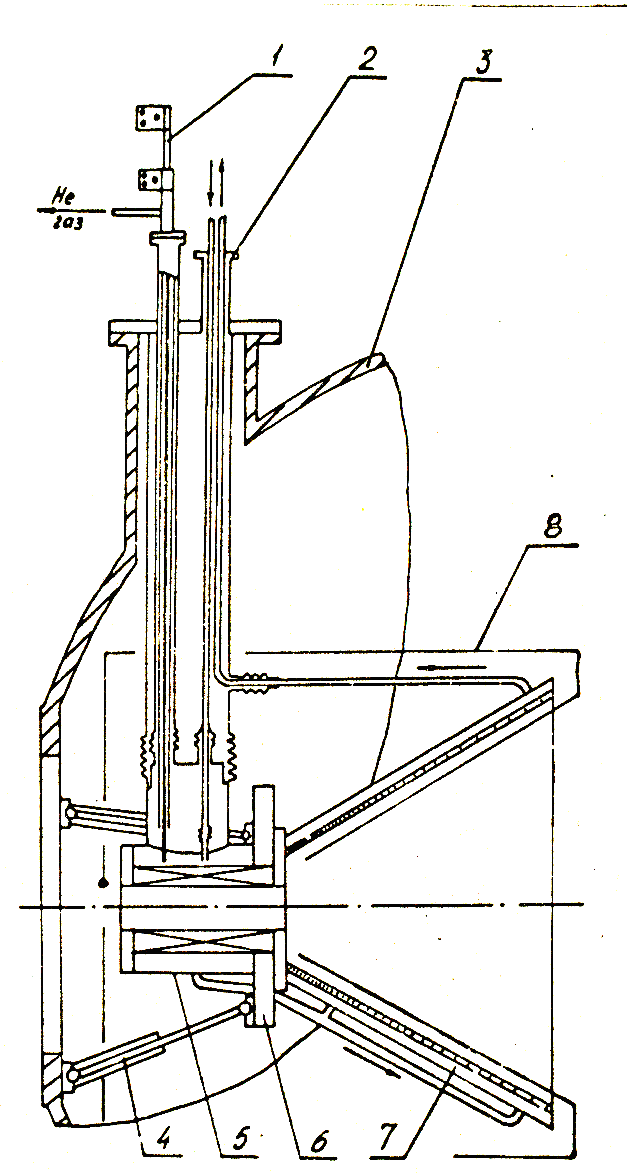

1 - коаксиальные токовводы
2 – гелиевый трубоввод
3 – днище вакуумного кожуха
4 – шаровая опора криостата
5 – цилиндрический криостат
6 – опорное кольцо
7 – конусный криостат
8 – азотный экран

Объемы обоих криостатов в нижней части соединяются трубкой диаметром 20 мм, внутри которой проходит сверхпроводящий кабель, соединяющий обмотки соленоидов. Они имеют небольшую общую горловину (рис. 3) диаметром 125 мм и высотой 70 мм, куда по трубке (7) диаметром 6 мм из гелиопровода поступает жидкий гелий, охлаждающий последовательно объемы криостатов с соленоидами, и выходящей затем из верхней точки конусного криостата по трубке (8) диаметром 10 мм в гелиопровод (6). Эта трубка через сильфонную развязку вварена в промежуточный объем (3), вакуум которого объединен с вакуумом гелиопровода через два фланцевых соединения (5).
Внутри промежуточного объема проходят три трубки (токоввода, ввода – вывода жидкого гелия, сигнальных проводов), жестко приваренные с одной стороны к фланцу горловины криостата (10), а с другой - к фланцу (2) через трубку (7). Таким образом, три трубки выходят из объема криостатов с гелиевой температурой и заканчиваются тремя горловинами с резиновыми уплотнениями на теплом конце.

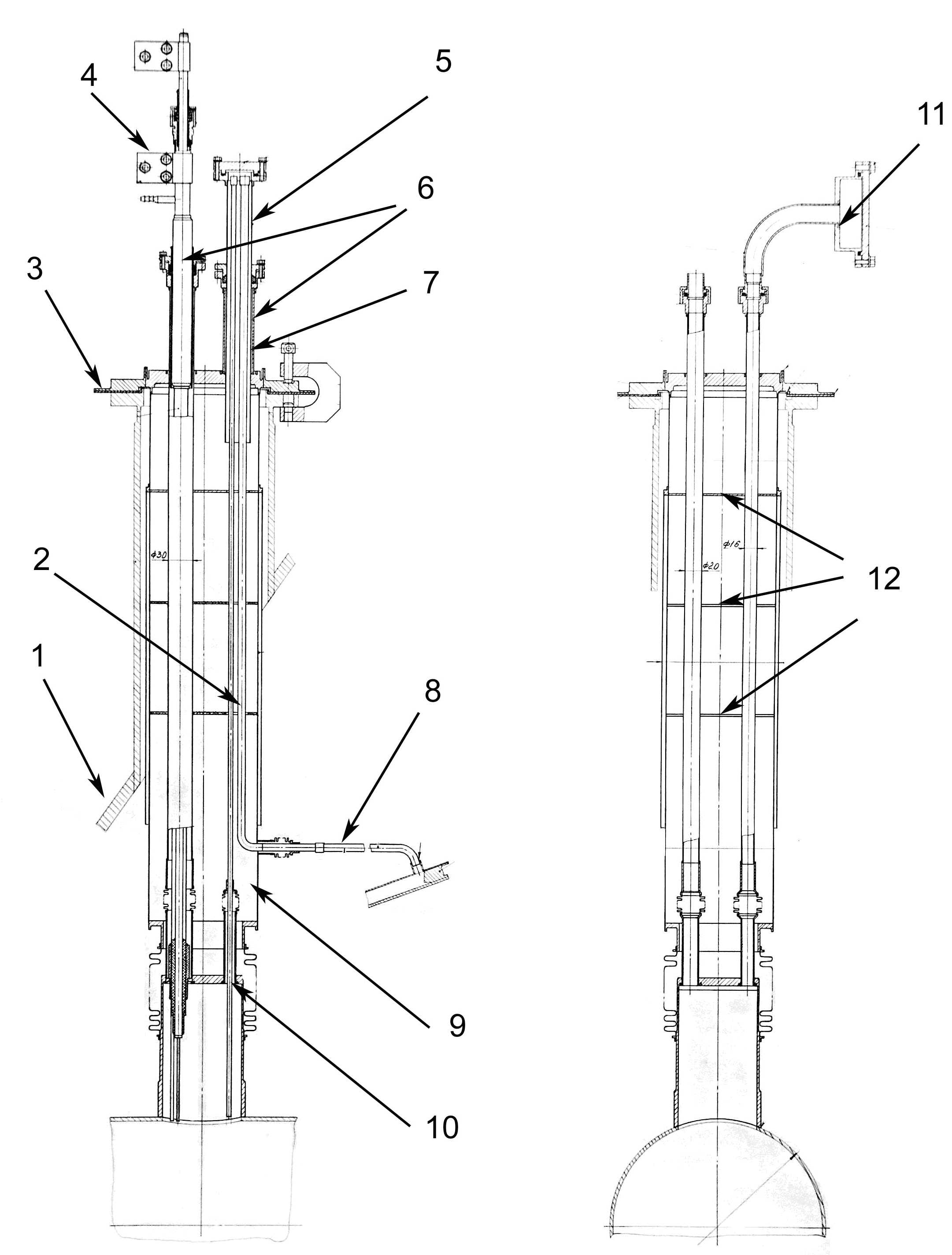

1 – медный токоввод
2 – отражающие экраны
3 – промежуточный объем
4 – соединительные клеммы
5 – фланцевые соединения
6 – гелиопровод
7 – входная трубка гелия
8 – выходная трубка гелия
9 – часть конусного криостата
10 – фланец горловины криостата
11 – труба для аварийного выхода гелия и сигнальных проводов
12 – медные отражающие экраны
Внутри одной из этих трубок (диаметром 30 мм) размещен коаксиальный медный токоввод (4) состоящий из двух медных трубок диаметром 10 мм и 16 мм, вставленных друг в друга и изолированных друг от друга. К этим медным трубкам подпаяны два сверхпроводящих провода в виде твистированного кабеля диаметром 5 мм, идущие один к соленоиду 8 Тл, другой вверх к конусному соленоиду. Точно такой же кабель соединяет два этих соленоида в нижней части и проходит в трубке диаметром 20 мм, соединяющей внизу объёмы криостатов. Изоляция этих двух медных токовводов от внешних стенок и друг от друга сделана из текстолитовых проставок. Охлаждение токовводов осуществляется потоком испаряющегося в межтрубном пространстве гелия, имеющего начальную температуру 4,6 К, а конечную ~ 270 К. Сечение для токоввода Sсм2 выбиралось исходя из длины Lсм и тока IА= 200 А и известного оптимального соотношения LI/S = 20.000. При нашей длине токоввода L= 100 см, сечение токоввода S~1 см2.
Две другие трубки диаметрами 16 и 22 мм служат для размещения сигнальных проводов от обмоток магнитов и аварийного сброса вскипающего гелия из-за "квенча" соленоидов.
Снижение теплопритоков к гелиевой горловине криостатов (рис. 17) осуществляется, как за счет использования длинного сильфона диаметром 70 мм и трёх медных отражающих экранов внутри горловины, так и за счет азотного перехвата трубки в верхней точке конуса, отстоящей от теплого конца на 150 мм, а также азотным экранированием промежуточного объема с навитой медной трубой, по которой пропускается жидкий азот. Кроме этого, поверхности криостатов, а также окружающих их медных экранов закрыты алюминиевой фольгой для снижения радиационных потерь.
Расчетный теплопоток через горловину к криостатам составляет 10 Вт.
